Moin,

kurze Frage, weiß jemand ob das ICM 3 schon Cinch Anschlüsse hat oder nicht?

Ok, wüsstest du was das für Anschlüsse sind?

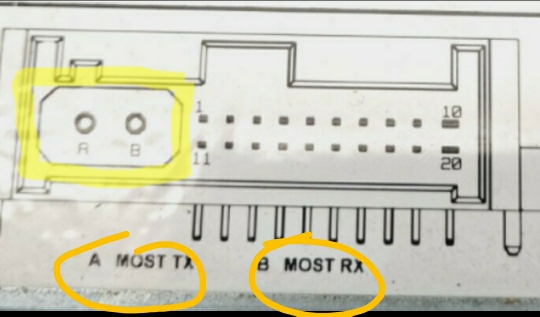

Das müssten die Buchsen für die Lichtwellenleiter des MOST-Bus sein.

Das ist der optische Ring-Bus...Tx=Sender, Rx=Empfänger


Gesendet von stoppel mit Tapatalk

Nochmal ne kurze Frage @brose oder @stoppel oder wer auch immer da besser Bescheid weiß. Gibt es irgendwo eine Auflistung von den Abkürzungen der Pin Belegungen? Also R+/-, L+/- , und GND sind bekannt aber was heißen die anderen?

OPT IN/OPT OUT= opt. Ringbus

BAT=Batterie+/Dauerplus
C-= Centerminus
C+= Centerplus
NC= not connected

Verstärker 2.png
Und was bedeutet hier RL-/+ und RR+/-? Ich vermute mal das sind die beiden hinteren Lautsprecher oder? @swedishelk

Na ist doch der Verstärker aus dem Kofferraum, oder?
