@Roland: Seh ich das richtig, dass Du quasi eine "Diagnosebox fuer Tempomaten" gebaut hast ? Hast Du einen Schaltplan ?



/Tomas



Hallo Tomas,



meinst du die LED-Mäusedisco, die Alex jetzt spazieren fährt?

Da sind die Kabel direkt an die Platine gelötet. Ein Adapter mit Stecke/Buchse wäre natürlich eleganter.

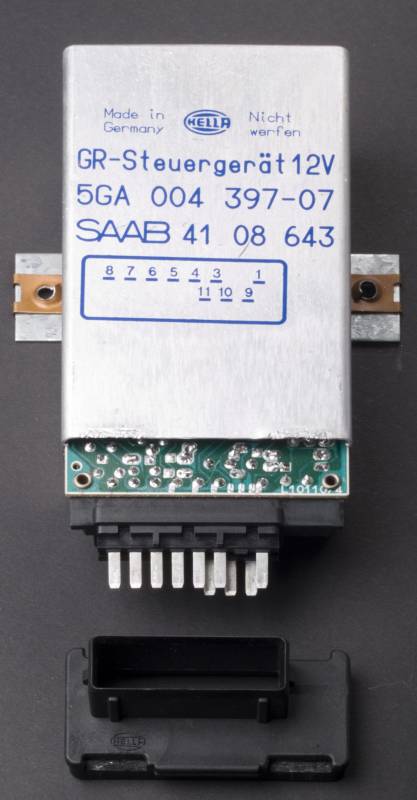

Also beim Tempomat 41 08 643:



Pin 8 = Masse, Pin 10 = 12V, dazwischen LED+R

Pin 5, (Bremslichtschalter) > LED+R genen 12V. Die Masse muß ja von den Bremslichtern kommen.

Alle anderen LED+R gegen Masse:

Pin 9 > Kreis Wahlschalter ein und 2 x Pedalschalter

Pin 4 > Resume

Pin 3 > Set Speed, Resume geht da immer mit.



Die LEDs zu Pumpe und Ventil habe wir erst mal wieder abgemacht und am Tachosignal hängt auch noch keine Signalisation.



Beste Grüsse



Roland

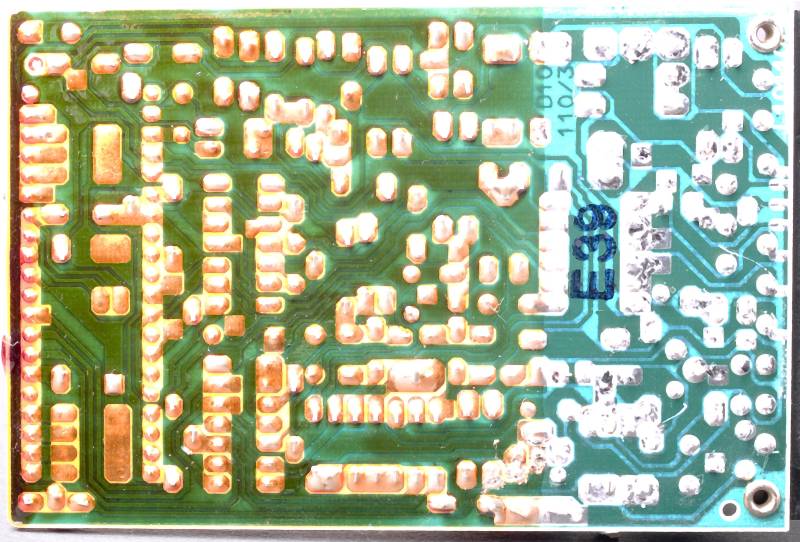

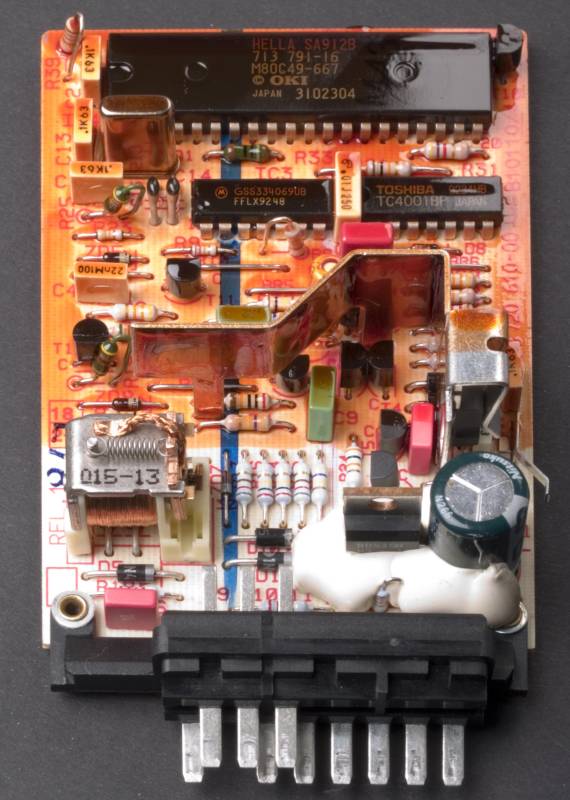

Das ging fix. Hab's ein bisschen komprimiert und die "essentiellen" Fotos angehängt.



Here you go.
