Hallo Zusammen,

hat vielleicht jemand den Abzieher für die Wasserpumpe beim B-Motor griffbereit und könnte mir einige Maße nachmessen?



Es soll mindestens ein Exemplar nachgebaut werden.



Fehlende Maße siehe angefügtes gezipptes pdf.



Wäre toll, hilfreich und einfach großartig, wenn das jemand machen könnte!



Viele Grüße,

Max



PS.: Oder würde gar jemand den Abzieher verleihen? Eigentlich brauch ich ihn ja nur einmal...

maße2.zip

...so hat sich erledigt!

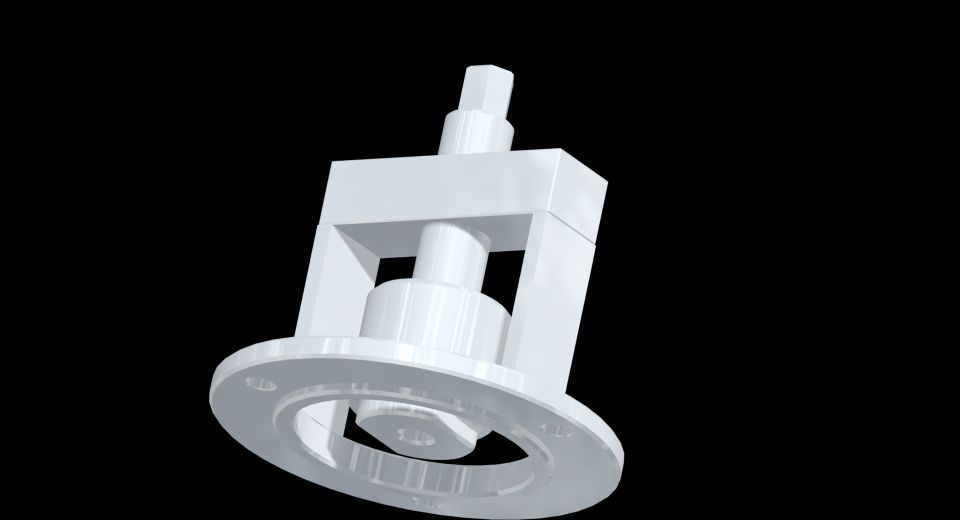

Habe alle Maße bekommen und das CAD-Modell ist auch fertig.

Wenn jemand Interesse an den Zeichnungen hat, kann ich sie gerne hier einstellen.

Wenn jemand Interesse an den Zeichnungen hat, kann ich sie gerne hier einstellen.



...sehr gerne!!!

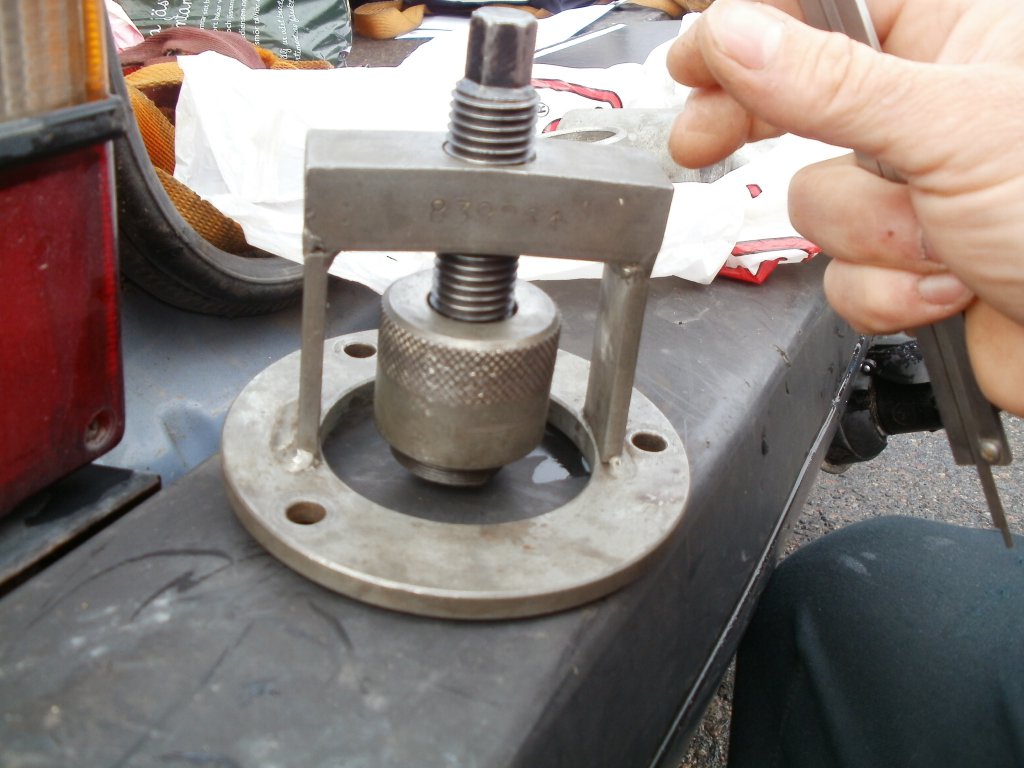

Isch geb disch gleisch Absiah...guggstu hier:

So, ein vorläufiger Satz Zeichnungen ist fertig.

Manche Maße, vor Allen das Zentralgewinde M12 in der "Nuss", sind noch nicht verifiziert.



Sobald ich mehr weiß, passe ich das an.



Vielleicht kann ja jemand was mit anfangen...



- - - Aktualisiert - - -



...Achso das Lager ist ein SKF 52202, doppelseitig wirkend.

Hat da jemand Connections und kommt an sowas günstig ran?



- - - Aktualisiert - - -

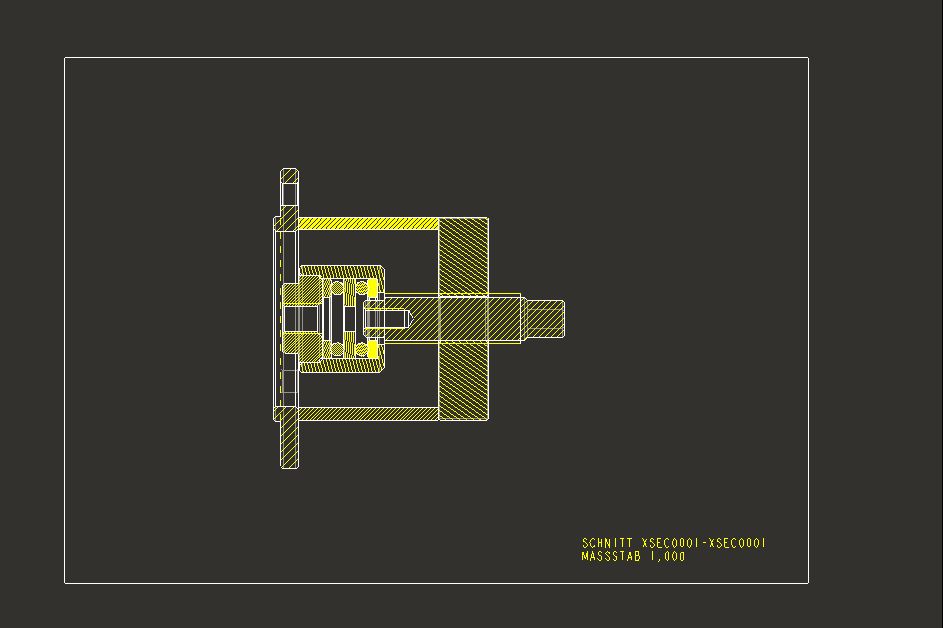

...noch ein Bild, damit das mit dem Lager klar wird ;-)

B-Motor Wp Werkzeug.zip
