Nabend zusammen,





Hat von euch jemand einen Schaltplan für die Steckerbelegung des Zündschlossen beim 900ter?



Dort sind 6 Stecker mit den Bezeichnungen

30

50

15

54

X

S



kann mir jemand sagen was die im einzelnen machen und was das Zündschloss im einzelnen dann Schaltet



Wenns keiner aus dem Kopf weiß werde ich mich mal hinsetzten und das ganze durchmessen und austuffteln :-9

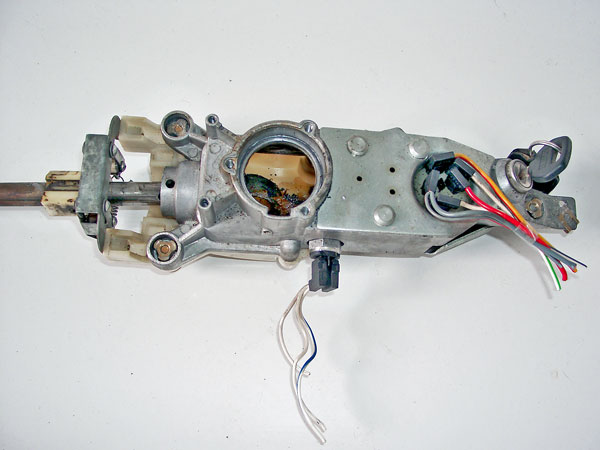

Schau mal,

vielleicht hilft Dir das schonmal vorab für die Position der Stecker und Farben.

Schaltplan dazu müsste ich herraussuchen, geh jetzt jedoch ins Bett. :icon_zzz

Gut N8 bis morgen Gerd B.



PS: Die Angabe vom Baujahr wäre nicht ganz unhilfreich gewesen...

Viel Spass beim "Hinsetzen, Durchmessen und Austüffteln"... ;-)

Danke für die schnelle antwort ein stück weit hilft mir das schonmal.jetzt weis ich wo die kabel wieder hinkommen muß ich jetzt nur noch rausfinden was die ale ansteuern hihi

Hallo Michael,



Zusätzlich zur angehangenen Liste würde ich vermuten das S der "Key in Switch" und X die "Radiostellung" (wird auch als Kl.75 bezeichnet) ist.

54 ist eigentlich die Nebelschlußleuchte, was die allerdings an Deinem Zündschloß verloren hat weiß ich auch nicht. Wenn's 58 wäre, dann ist's die Beleuchtung um das Zündschloß.



Hier mal eine komplette Übersicht über die gängigen Klemmenbezeichnungen in der Kfz-Elektrik





Zündspule, Zündverteiler

1 Niederspannung

4 Hochspannung





Zündverteiler mit zwei getrennten Stromkreisen:



4a von Zündspule I, Klemme 4



4b von Zündspule II, Klemme 4





Batterie



15 Geschaltetes Plus hinter Batterie (Ausgang Zündschalter)



15a Ausgang am Vorwiderstand zur Zündspule und zum Starter



30 Eingang von Batterie Plus (direkt)



31 Rückleitung an Batterie Minus oder Masse (direkt)



31b Rückleitung an Batterie Minus oder Masse über Schalter



oder Relais (geschaltetes Minus)





Elektromotoren



32 Rückleitung



33 Hauptanschluß



33a Endabstellung



33b Nebenschlußfeld



33f für zweite kleine Drehzahlstufe



33g für dritte kleine Drehzahlstufe



33h für vierte kleine Drehzahlstufe



33L Drehrichtung, links



33R Drehrichtung, rechts





Blinkgeber (Impulsgeber)



49 Eingang



49a Ausgang



49b Ausgang, zweiter Blinkkreis



49c Ausgang, dritter Blinkkreis





Starter



50 Startersteuerung (direkt)



Wischermotoren



53 Wischermotor, Eingang (+)



53a Wischer (+), Endabstellung



53b Wischer (Nebenschlußwicklung)



53c Elektrische Scheibenspülerpumpe



53e Wischer (Bremswicklung)



53i Wischermotor mit Permanentmagnet



und dritter Bürste (für hohe Geschwindigkeit)







Lichttechnik







55 Nebelscheinwerfer



56 Scheinwerferlicht



56a Fernlicht und Fernlichtkontrolle



56b Abblendlicht



56d Lichthupenkontakt



57a Parklicht



57L Parklicht, links



57R Parklicht, rechts



58 Begrenzungs-, Schluß-, Kennzeichen- und Instrumentenbeleuchtung



58L - links



58R - rechts, Kennzeichenleuchte







Generator und Regler



61 Generatorkontrolle



B+ Batterie Plus



B- Batterie Minus



D+ Dynamo Plus



D- Dynamo Minus



DF Dynamo Feld



DF1 Dynamo Feld 1



DF2 Dynamo Feld 2



U,V,W Drehstromklemmen



Tontechnik



75 Radio



76 Lautsprecher







Schalter



81 Öffner,Wechsler (Eingang)



82 Schließer (Eingang)



83 Mehrstellenschalter





Stromrelais



84 Antrieb/Relaiskontakt (Eingang)



84a Antrieb (Ausgang)



84b Relaiskontakt (Ausgang)





Schaltrelais



85 Antrieb, Wicklungsende Minus oder Masse (Ausgang) Antrieb (Eingang)



86 Wicklungsanfang



86a Wicklungsanfang oder erste Wicklung



86b Wicklungsanzapfung oder zweite Wicklung





Relaiskontakt bei Öffner oder Wechsler:



87 Eingang



87a erster Ausgang (Öffnerseite)



87b zweiter Ausgang



87c dritter Ausgang



87z erster Eingang



87y zweiter Eingang



87x dritter Eingang





Relaiskontakt bei Schließer:



88 Eingang





Relaiskontakt bei Schließer und Wechsler (Schließerseite):



88a erster Ausgang



88b zweiter Ausgang



88c dritter Ausgang





Relaiskontakt bei Schließer:



88z erster Eingang



88y zweiter Eingang



88x dritter Eingang





Fahrtrichtungsanzeiger (Blinkgeber)



C erste Kontrollampe



C0 Hauptanschluß für vorn vom Blinkgeber getrennte Kontrollampe



C2 zweite Kontrollampe



C3 dritte Kontrollampe (z.B. beim Zwei-Anhänger-Betrieb)



L Blinkleuchten, Links



R Blinkleuchten, rechts



Gruß

Marcel

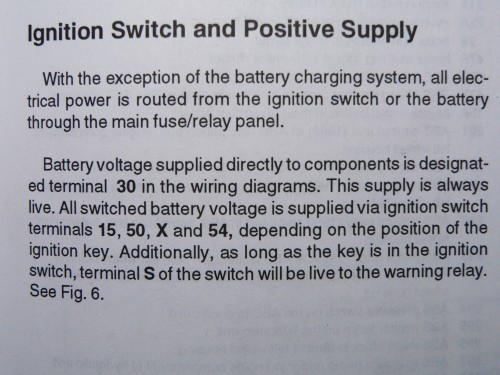

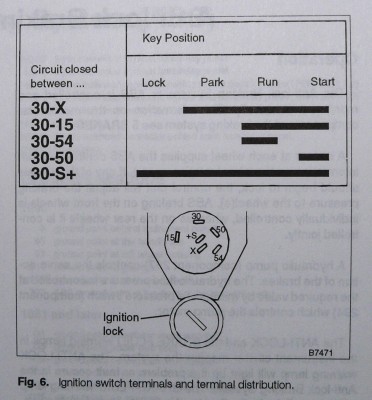

Vielleicht hilt dir ja das hier:



Grüsse

HansP

Na, dann lag ich ja bis auf die Klemme 54 nicht schlecht... ;-)

Gruß

Marcel

na das ist ja geil da kann ich ja jetzt ganz in ruhe daran rumwerkeln ohne das ich jetzt stunden damit verbringen muß für was welches kabel zuständig ist.hatte schon angst das ich mit dem feuerlöscher im auto sitze und mal schaue was so passiert hihi.na sobald meine hexe wieder gesund ist kann ich mich dem ganzen mal stellen und das dingen wieder reinbasteln.



goßes merci an euch
