Guten Morgen,



an meinem OBD2 Stecker hat sich ein grünes Kabel gelöst; ich hab keine Verbindung mehr über das Diagnosetool zum Fahrzeug.

Kann mir Jemand weiterhelfen; an welche Position gehört das Kabel hin?





Vielen Dank für eure Hilfe!

Andrew

Guten Morgen,



an meinem OBD2 Stecker hat sich ein grünes Kabel gelöst; ich hab keine Verbindung mehr über das Diagnosetool zum Fahrzeug.

Kann mir Jemand weiterhelfen; an welche Position gehört das Kabel hin?

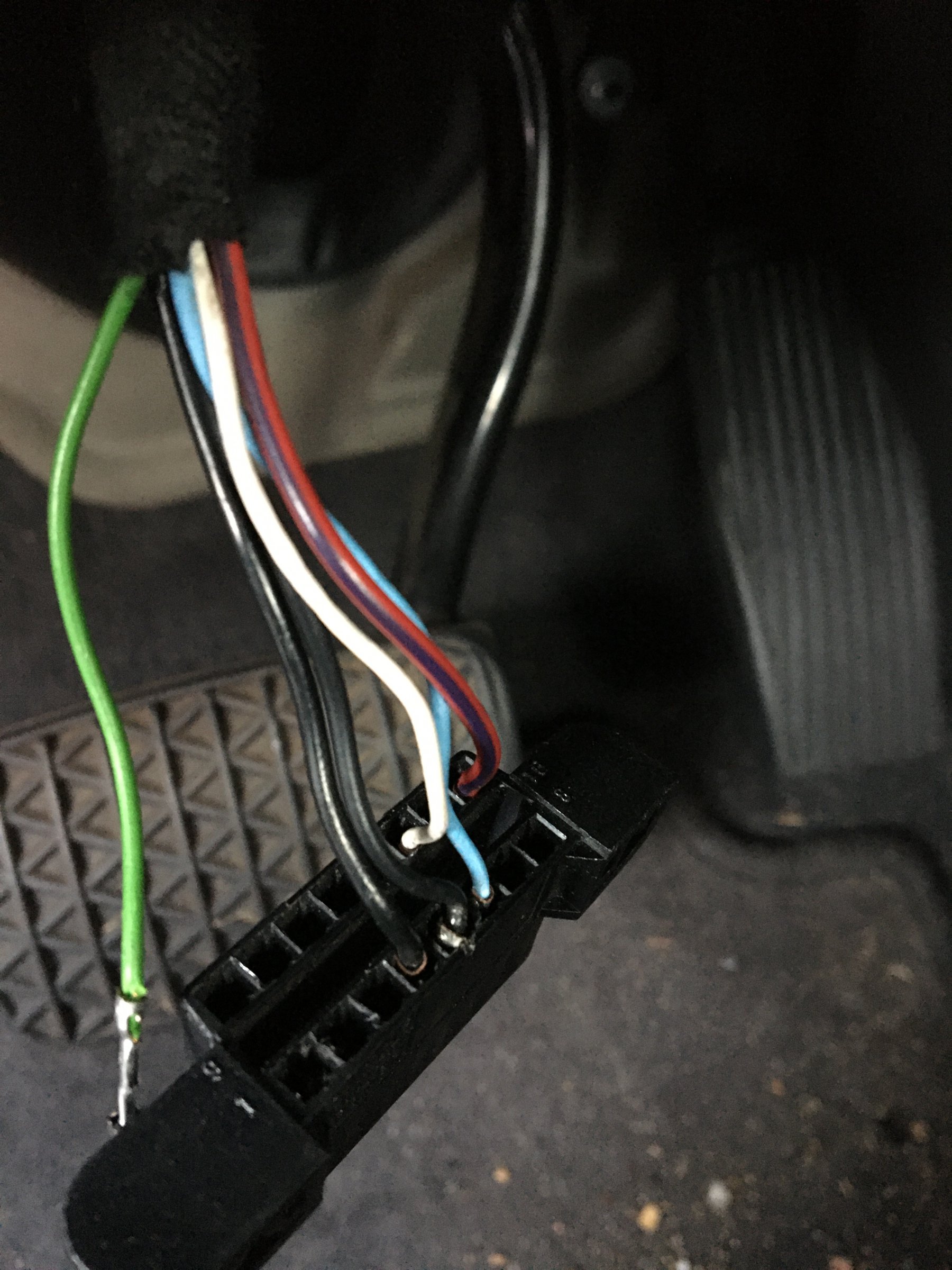

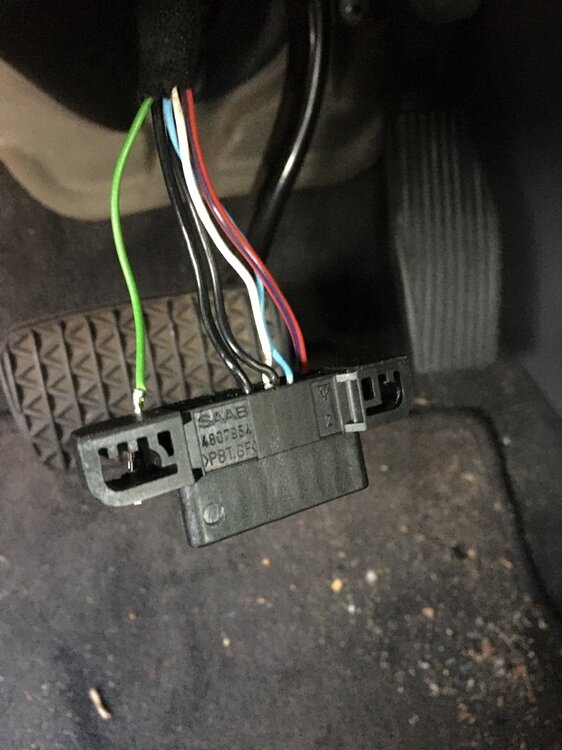

[ATTACH]203215[/ATTACH] [ATTACH]203216[/ATTACH]



Vielen Dank für eure Hilfe!

Andrew

Gucke ich im WIS nach, wird aber heute Nachmittag werden, bin in der Firma……



Gruß, Thomas

...... grünes Kabel gelöst; .....



Pin 7



http://diagprof.com/de/diagnose_anwender/obdii_carb/obd_stecker



https://de.wikipedia.org/wiki/Datei:OBD2-Buchse-Stecker-Belegung.jpg

Ich hab das Kabel an Pin 7 angeklemmt ... mit dem Ergebnis, dass beim angeschlossen Diagnosegerät nun im Auto absolut gar nichts mehr geht!

Scheint nicht die richtige Belegung für das grüne Kabel zu sein :-(



Wie bekomme ich jetzt das eingerastete Kabel wieder raus???



Wie bekomme ich jetzt das eingerastete Kabel wieder raus???



Auspinwerkzeug. Da sollte Dir jede Werkstat für nen Fünfer in die Kaffeekasse aus der Patsche helfen.

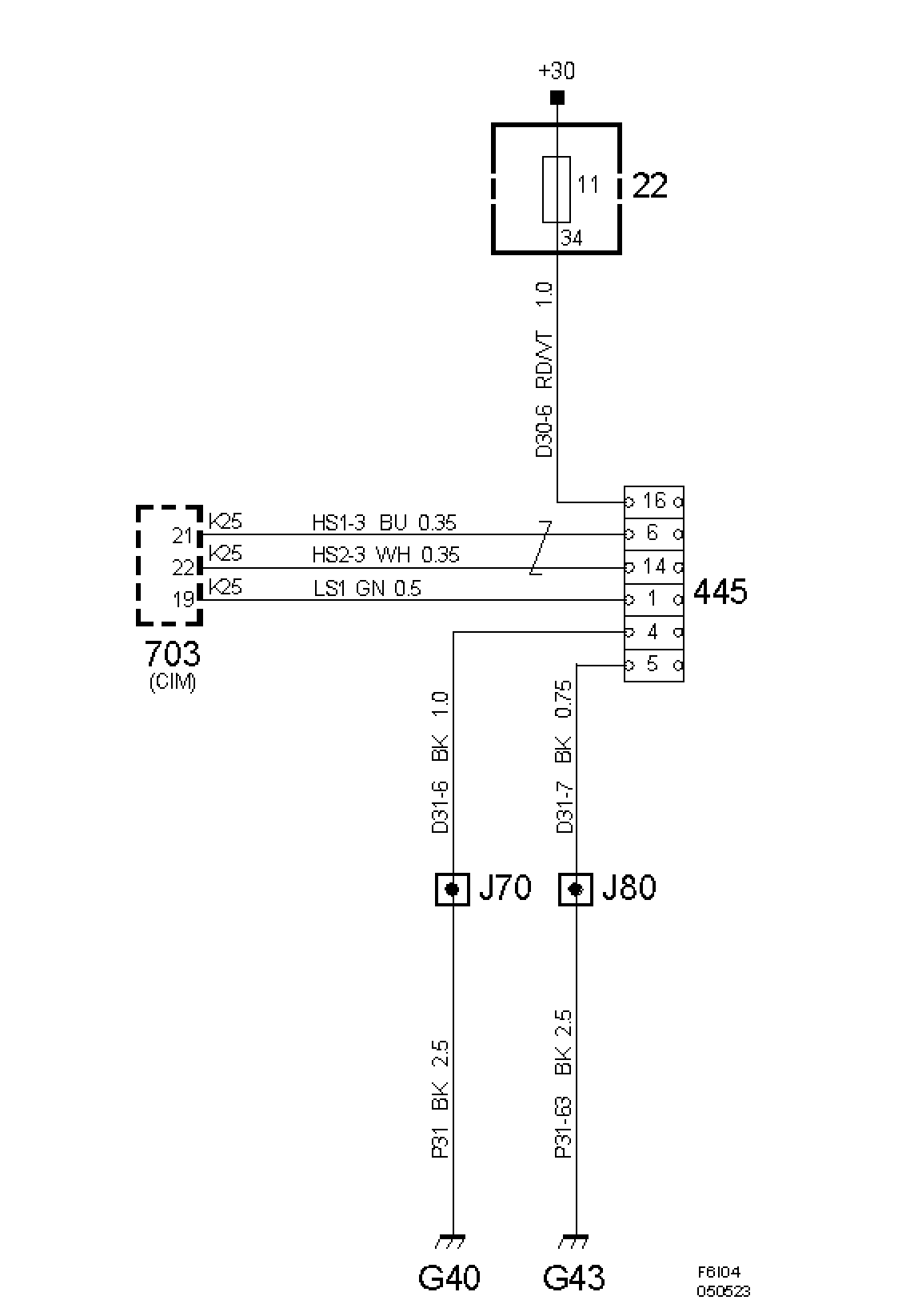

445 ist der OBD-Stecker:

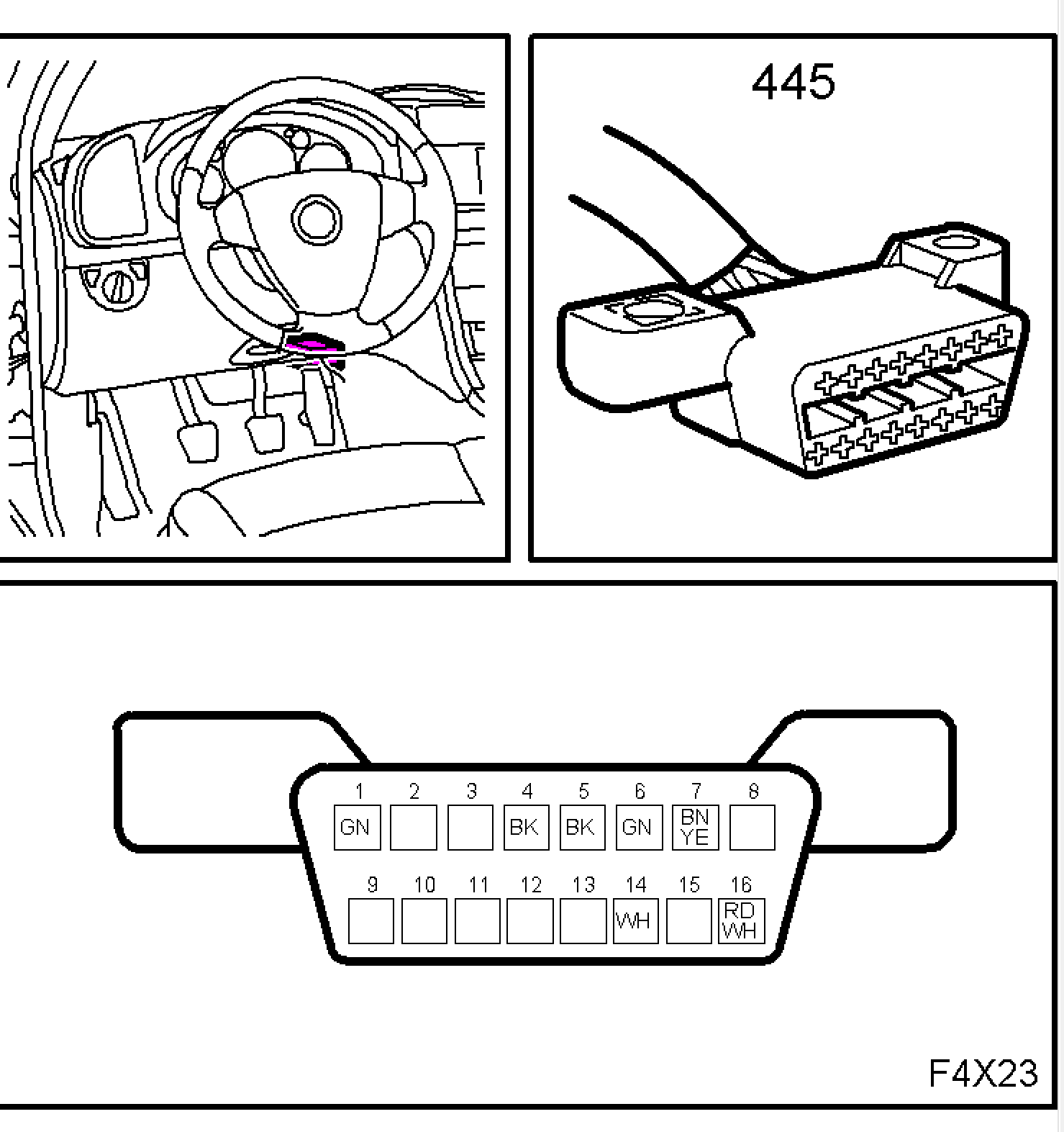

Der Schaltplan und die Steckerabbildung widersprechen sich scheinbar...

Sind aber definitiv aus dem identischen Abschnitt des WIS. Ich muss da noch mal nachschauen.



PS: Wenn man sich Dein Foto anschaut trifft die Belegung laut dem Schaltplan zu, also Grün auf PIN 1.

Wieso die Farbcodierung bei der Abbildung des Steckers nicht identisch ist, wissen die Götter...

Bearbeitet 20. August 20213 j von klawitter

Vielen Dank für deine Mühe!



Mittlerweile habe ich ein Foto eines gebrauchten Steckers von einem 9-3 gesehen; hier ist das grüne Kabel tatsächlich auf Pin 1 angeklemmt.

Ich bekomme morgen ein Auspinwerkzeug und klemme das dann um und informiere euch über das Ergebnis.

Ich habe das Kabel nun auf PIN 1 angeschlossen ... nun ist alles wieder in Ordnung.

Vielen Dank für die nützlichen Hinweise; vor allem für die Bereitstellung des Schaltplans!
