Gibt es denn nun nen Weg eine Lambdasonde zu testen

LSonde-Heizung durchmessen?

Lamdasondenspannung messen?



Beim "alten" 9000 wo die Lamda-Regelstrecke recht lang war (weil die Sonde so weit weg von den Zyl. montiert war) hat man das sofort gemerkt, wenn die Sonde einen Hau hatte, die Drehzahl im Leerlauf war dann leicht erhöht und hat nicht mehr geschwankt.



Ok, hab jetzt mal den Thread und deinen Post dort gelesen:

Gut, du willst ja nicht wissen, wie man messen kann, ob kaputt oder nicht, sondern ob man die Alterung irgendwie "ermessen" kann. Wer behauptet eigentlich, dass eine Sonde "altert"? Gibt's dafür verlässliche QUellen?





Hab mal gegoogelt:

z.B. hier: http://www.beru.com/deutsch/aktuelles/presse/20050413-PI204.php



also, L-Sonden können "chemisch altern". Beru stellt ein Testgerät für Zirkonium-Sonden vor (was sind Bosch??). So wie das aussieht, ist das einfach ein Voltmeter, auf den Lambda-Wert "geeicht". Das Messgerät wird einfach an die Signalleitungen angeschlossen, und dann:



"Hat diese - je nachdem, ob es sich dabei um ein beheiztes oder unbeheiztes Modell handelt - innerhalb von zwei bis drei Minuten ihre Anspringtemperatur von zirka 250 bis 300 Grad Celsius erreicht, sollte sie dafür sorgen, dass der Regelkreis funktioniert.



Das neue Lambda-Sonden-Testgerät von BERU zeigt dies durch Pendeln des Zeigers zwischen den grünen Feldern seiner großen, gut ablesbaren Analoganzeige an. Bleibt der Zeiger im roten Bereich der Skala, können sich Werkstatt-Profi und Kunde sicher sein: Diese Lambda-Sonde muss einer neuen weichen."

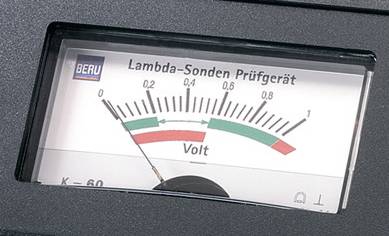

ANbei mal eine Ausschnitt aus dem Beru-Foto: man sieht die zwei grünen Felder (0.2 < L < ~0.6), leider ist nicht ganz klar, welches rote Feld gemeint ist und außerdem gibt es auch noch Bereiche außerhalb der grünen Felder, die aber nicht in roten Feldern liegen **kopfkratz**



Schön ist auch die Aussage "SOLLTE sie dafür sorgen...", so genau weiß das wohl nicht mal Beru?!?



Beru empfiehlt übrigens:



"[...] Dazu sitzen Lambda-Sonden direkt im Abgasstrom und sind dort unter anderem durch Gaswechsel und Temperaturspitzen extremen Belastungen ausgesetzt.



Die logische Folge: Verschleiß. Lambda-Sonden werden deshalb bei der in einem festen Turnus stattfindenden Abgasuntersuchung geprüft. BERU empfiehlt die empfindlichen Fühler generell alle 30.000 Kilometer in der Werkstatt auf ihre Funktionstüchtigkeit zu checken und sie bei Verschleiß oder Defekt umgehend auszutauschen. Spätestens nach einer Laufzeit von 50.000 Kilometern bei unbeheizten und 100.000 Kilometern bei beheizten Modellen sollten Lambda-Sonden routinemäßig erneuert werden."



Hier noch eine Info von



"Bei betriebswarmen Motor und Sonde muss dass Voltmeter zwischen 0,1 V und 0,9 V hin und her pendeln.



Mit zunehmender Laufleistung wird die Platinbeschichtung der Sonde durch chemische und thermische Abnutzung inaktiv (Sondenalterung). Die abgegebene Spannung bewegt sich dann hin zu niedrigeren Spannungswerten. Wenn die Referenzspannung von 0,5 V nicht mehr überschritten wird, wird auch die Information "fettes Gemisch" nicht mehr an das Steuergerät gegeben - und das Steuergerät fettet ständig an!

Außerdem kann die Sondenheizung ausfallen. (Überprüfung Durch Messen der Stromaufnahme!) Die Folge ist ein stark verzögertes Erreichen der Betriebstemperatur - und somit ein Ausfall der Regelung über weite Betriebsbereiche wie Kurzstrecken und Leerlauf."



Meine obige Ausführung stimmt also nicht, das sind tatsächlich Volt, die da angezeigt werden! Dafür kann man also jedes beliebige Drehspuleninstrument mit einem Meßbereich bis 2V oder so nehmen.



Hier hat jemand einen Lambdasondentester gebaut:

http://www.corradodriver.de/HTML/Elektronik/Lambda1/index.htm



Tja, und beim Weiterlesen hab ich herausgefunden, dass diese Spannungsmessmethode nur für diese Zirkondioxid-Keramiksonden gilt, nicht für Sonden mit Titandioxidkeramik, da findet eine Widerstandsmessung statt.



Außerdem können mit dem Beru-Gerät wohl nur Sonden aussortiert werden, die praktisch schon klinisch tot sind, schon viel früher setzt wohl die Alterung ein die mit so einem Messgerät noch nicht erfassbar ist.



Weil das wohl auch nicht so einfach ist, wurde für EOBD festgelegt, dass Steuergeräte auch die Alterung der Sonde ermitteln und als Fehler melden müssen (http://dls01.vogel-medien.de/vmg/kfzbetrieb/download/94525/Hella_Elektronik-Rallye_Technisches_Merkblatt-4.pdf#search=%22lambdasondentester%22):



"Im Zuge der EOBD wurde die Überwachung der Lambdasonden auffolgende Punkte erweitert: Leitungsschluss, Betriebsbereitschaft, Kurz-schluss nach Steuergerät-Masse, Kurzschluss nach Plus, Kabelbruchund die Lambdasonden-Alterung. Um die Lambdasondensignale zudiagnostizieren, verwendet das Steuergerät die Form der Frequenzdes Signals. Dazu berechnet das Steuergerät folgende Daten: Denmaximal und minimal erkannten Sondenspannungswert, die Zeit zwi-schen positiver und negativer Flanke, Lambdaregler-Stellgröße nachfett und mager, Regelschwelle der Lambdaregelung, Sondenspannungund Periodendauer" (Usw.)



Speziell auf Seite 4 wird's interessant, dort werden die Testverfahren im Detail beschrieben: Oszilloskop (was, so was habt ihr nicht?!?), Multimeter, Lambdasondentester, Abgasmessgerät).



Viel Spaß beim Lesen! Ich hab viel gelernt!



Gruss, gp.

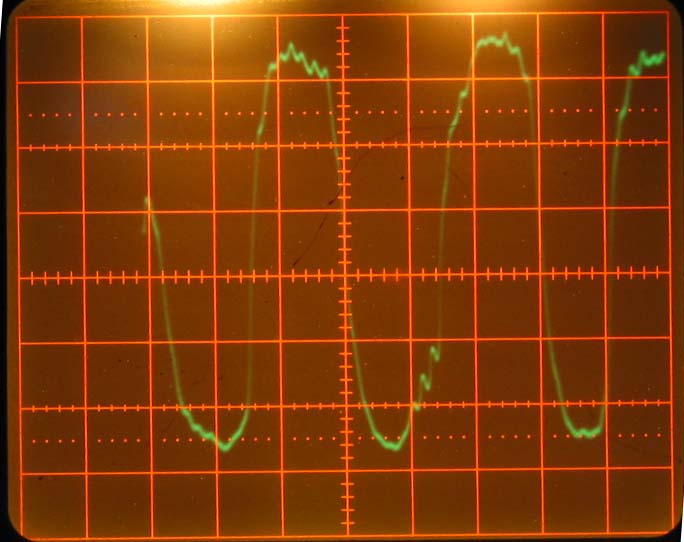

Hab mal wie versprochen meine Lambdasonde mit dem Oszilloskop "vermessen".

Das Bild zeigt den Verlauf der Ausgangsspannung (Signalleitung mit Stechspitze angezapft, Sonde NICHT abgehängt). Am unteren Gitterand ist 0 Volt, am oberen ist 0.8 V (0.1 V/Teilstrich). Der Strahl brauchte 2 Sek. für einen "Durchgang", die Zeitbasis war auf 0.2 Sek/Teilstrich eingestellt).



Das war natürlich nicht einfach zu fotografieren, die Auslöseverzögerung der Kamera sorgte dafür, dass ich den Strahl bei mehrerern Versuchen nie am Anfang erwischte.



Ok, was sieht man? Lt. Literatur soll die Spannung bei einer Drehzahl von ungefähr 2000 U/min. zwischen 0.1 und 0.9 V (Hella) bzw. 0.2 und 0.8 V (NGK) ca. 0.5 bis 4 mal pro Sekunde wechseln. (Obwohl diese Angabe nicht ganz eindeutig ist, es ist in dem Hella Papier von einer Frequenz von 0.5...4 Hz die Rede, was eigentlich bedeutet, dass eine volle Schwingung 0.5 bis 4 mal in der Minute auftreten muß.)



Die Sondenspannung beträgt 0.15...0.75 V, was lt. Hella eigentlich nicht ganz im Soll liegt, aber ich denke, die ECU wertet 0.75 V einfach als logisch 1, ich stell mir das wie ein Flipflop vor (der Sensor ist ja ein Sprungsensor und es zählt nur "high" oder "low" für die ECU).



Auf dem Bildschirm kann man erkennen, dass die Periodendauer 0.6 Sek. ist, die Frequenz also 1.7 Hz.

Damit würde die Sonde im Soll liegen.



Hier haben wir allerdings ein kleines Problem, weil die tatsächliche Frequenz ja von der Regelstrategie der ECU abhängt, wie schon geschrieben ist die Sollfrequenz ja 0.5...4 Hz, eine "müde" Sonde soll daran erkennbar sein, dass sie nicht mehr mitkommt und sich die Periodendauer verlängert. Wenn ich nun eine Sondenfrequenz von 1.7 Hz messe, kann das bedeuten, dass die Regelfrequenz der ECU eben 1.7 Hz ist oder dass ich eine "müde" Lambdasonde hab, die der ECU Frequenz von 4 Hz nicht mehr nachkommt.



Hier kommt die Zeit ins Spiel, die ein Wechsel von mager auf fett und umgekehrt braucht. Dies ist auch ein Indiz für eine müde Sonde. Lt. Literatur (NGK) soll die Flanke ca. 300 mSek lang sein. Aus dem Bild kann man eine Flankenlänge von max. 200 mSek erkennen (manche sind sogar deutlich kürzer).



Ok, freu mich auf Kommentare...



Gruss, Gebhard.



Noch ein kleiner Zusatz: Die Sonde ist eine Zirkoniumdioxid Sonde (also Sprungsonde), die Anschlüsse sind: 2x weiß für Sondenheizung, Schwarz und Masse für Signal).

aus:

http://www.saab-cars.de/showthread.php?t=9771

steht hier noch zur Diskussion.

/To

Lambdasonde ausmessen



Ursprung: http://www.saab-cars.de/showthread.php?p=267453#post267453



Nimm mal ein Multimeter und stell das auf 0-2V, dann suchst Du unter dem Plusanschluss, zu dem das rote Kabel der Baterie läuft, einen 2 und einpoligen Stecker, der einpolige hat eine Gummimanschette.Dann ziehts Du die Manschette ab und siehts einen Flachstecker.Hier kannst Du die Lambdasondenspannung messen.Am 2poligen kann man bei eingeschalteter Zündung die Spannung der Sondenheizung messen, die sollte Bordspannung haben.

Bevor Du das Auto startest, kontrollierts Du, ob die Sicherung der Lambdasondenheizung intakt oder vorhanden ist.Ist Sicherung #1.

Dann klemmst Du den Pluspol ab, drehst die Zündung auf an.Eine Minute warten oder Kippe rauchen.Zündung auf aus, Pluspol anhängen, Messgerät ist mit der Lambdasonde verbunden, d.h. Du klemmst das Messgerät an die zusammengesteckte Verbindung.Dann starten und das Messgerät beobachten.Mit steigender Motortemperatur sollte die Spannung schwanken, zw. 0.3V und 0.8V.Wenn die Sonde nach 10-15min. immer noch bei (meistens um) 0.8V steht und da nichts springt, ist die Sonde über die Wupper, das CE Licht geht dann nie aus.

Also, testen und berichten, bei Fragen, einfach fragen.
