Hab mal wie versprochen meine Lambdasonde mit dem Oszilloskop "vermessen".

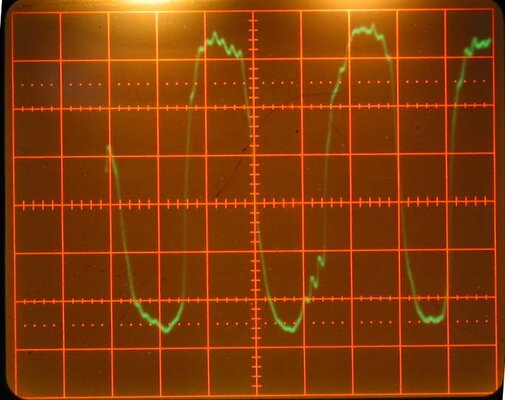

Das Bild zeigt den Verlauf der Ausgangsspannung (Signalleitung mit Stechspitze angezapft, Sonde NICHT abgehängt). Am unteren Gitterand ist 0 Volt, am oberen ist 0.8 V (0.1 V/Teilstrich). Der Strahl brauchte 2 Sek. für einen "Durchgang", die Zeitbasis war auf 0.2 Sek/Teilstrich eingestellt).
Das war natürlich nicht einfach zu fotografieren, die Auslöseverzögerung der Kamera sorgte dafür, dass ich den Strahl bei mehrerern Versuchen nie am Anfang erwischte.
Ok, was sieht man? Lt. Literatur soll die Spannung bei einer Drehzahl von ungefähr 2000 U/min. zwischen 0.1 und 0.9 V (Hella) bzw. 0.2 und 0.8 V (NGK) ca. 0.5 bis 4 mal pro Sekunde wechseln. (Obwohl diese Angabe nicht ganz eindeutig ist, es ist in dem Hella Papier von einer Frequenz von 0.5...4 Hz die Rede, was eigentlich bedeutet, dass eine volle Schwingung 0.5 bis 4 mal in der Minute auftreten muß.)
Die Sondenspannung beträgt 0.15...0.75 V, was lt. Hella eigentlich nicht ganz im Soll liegt, aber ich denke, die ECU wertet 0.75 V einfach als logisch 1, ich stell mir das wie ein Flipflop vor (der Sensor ist ja ein Sprungsensor und es zählt nur "high" oder "low" für die ECU).
Auf dem Bildschirm kann man erkennen, dass die Periodendauer 0.6 Sek. ist, die Frequenz also 1.7 Hz.
Damit würde die Sonde im Soll liegen.
Hier haben wir allerdings ein kleines Problem, weil die tatsächliche Frequenz ja von der Regelstrategie der ECU abhängt, wie schon geschrieben ist die Sollfrequenz ja 0.5...4 Hz, eine "müde" Sonde soll daran erkennbar sein, dass sie nicht mehr mitkommt und sich die Periodendauer verlängert. Wenn ich nun eine Sondenfrequenz von 1.7 Hz messe, kann das bedeuten, dass die Regelfrequenz der ECU eben 1.7 Hz ist oder dass ich eine "müde" Lambdasonde hab, die der ECU Frequenz von 4 Hz nicht mehr nachkommt.
Hier kommt die Zeit ins Spiel, die ein Wechsel von mager auf fett und umgekehrt braucht. Dies ist auch ein Indiz für eine müde Sonde. Lt. Literatur (NGK) soll die Flanke ca. 300 mSek lang sein. Aus dem Bild kann man eine Flankenlänge von max. 200 mSek erkennen (manche sind sogar deutlich kürzer).
Ok, freu mich auf Kommentare...
Gruss, Gebhard.
Noch ein kleiner Zusatz: Die Sonde ist eine Zirkoniumdioxid Sonde (also Sprungsonde), die Anschlüsse bei meinem MJ 97 (3-Leiter) sind: 2x weiß für Sondenheizung, Schwarz und Masse für Signal).
Noch ne Info: Welche Symptome zeigt eine L-Sonde beim Altern?
1. Das gesamte Signalbild verschiebt sich immer mehr gegen Null, d.h. die max. Spannung bei Gemisch=fett sinkt von 0.8/0.9 V (Angabe je nach Hersteller) immer weiter ab, gleichzeitig sinkt natürlich auch die Spannung bei Gemisch=mager, die Sonde wird also immer unempfindlicher (kann man gut sehen, wenn man den Oszi dran hat und die Sonde noch nicht voll aufgeheizt ist). Endgültig Feierabend ist erst, wenn die Sondenspannung auch bei Situationen, wo das Gemisch fett sein muß (z.B. Vollgas) nicht mehr über die Schwellenspannung ca. 0.45 V kommt. Ich denke, das ist auch die Grenze, wo das ECU den Sensor sicher als defekt erkennen kann und OBD-II Fehler "P0131 O2 Sensor Circuit Low Voltage" setzt.
2. Der Sensor wird immer träger (Steilheit der Flanke). Angeblich soll das ECU die Reaktion des Sensors mit einem Soll-Verhalten vergleichen und bei zu großer zeitl. Abweichung den Fehler "P0133 O2 Sensor Circuit Slow Response" setzen. Leider weiß man über die Soll- und Verschleißwerte der 9000 ECU nichts und das ist auch sehr schwer zu ermitteln (müßte man simulieren um die Grenzen rauszufinden...).
Das Bild zeigt den Verlauf der Ausgangsspannung (Signalleitung mit Stechspitze angezapft, Sonde NICHT abgehängt). Am unteren Gitterand ist 0 Volt, am oberen ist 0.8 V (0.1 V/Teilstrich). Der Strahl brauchte 2 Sek. für einen "Durchgang", die Zeitbasis war auf 0.2 Sek/Teilstrich eingestellt).
Das war natürlich nicht einfach zu fotografieren, die Auslöseverzögerung der Kamera sorgte dafür, dass ich den Strahl bei mehrerern Versuchen nie am Anfang erwischte.
Ok, was sieht man? Lt. Literatur soll die Spannung bei einer Drehzahl von ungefähr 2000 U/min. zwischen 0.1 und 0.9 V (Hella) bzw. 0.2 und 0.8 V (NGK) ca. 0.5 bis 4 mal pro Sekunde wechseln. (Obwohl diese Angabe nicht ganz eindeutig ist, es ist in dem Hella Papier von einer Frequenz von 0.5...4 Hz die Rede, was eigentlich bedeutet, dass eine volle Schwingung 0.5 bis 4 mal in der Minute auftreten muß.)
Die Sondenspannung beträgt 0.15...0.75 V, was lt. Hella eigentlich nicht ganz im Soll liegt, aber ich denke, die ECU wertet 0.75 V einfach als logisch 1, ich stell mir das wie ein Flipflop vor (der Sensor ist ja ein Sprungsensor und es zählt nur "high" oder "low" für die ECU).
Auf dem Bildschirm kann man erkennen, dass die Periodendauer 0.6 Sek. ist, die Frequenz also 1.7 Hz.
Damit würde die Sonde im Soll liegen.
Hier haben wir allerdings ein kleines Problem, weil die tatsächliche Frequenz ja von der Regelstrategie der ECU abhängt, wie schon geschrieben ist die Sollfrequenz ja 0.5...4 Hz, eine "müde" Sonde soll daran erkennbar sein, dass sie nicht mehr mitkommt und sich die Periodendauer verlängert. Wenn ich nun eine Sondenfrequenz von 1.7 Hz messe, kann das bedeuten, dass die Regelfrequenz der ECU eben 1.7 Hz ist oder dass ich eine "müde" Lambdasonde hab, die der ECU Frequenz von 4 Hz nicht mehr nachkommt.
Hier kommt die Zeit ins Spiel, die ein Wechsel von mager auf fett und umgekehrt braucht. Dies ist auch ein Indiz für eine müde Sonde. Lt. Literatur (NGK) soll die Flanke ca. 300 mSek lang sein. Aus dem Bild kann man eine Flankenlänge von max. 200 mSek erkennen (manche sind sogar deutlich kürzer).
Ok, freu mich auf Kommentare...
Gruss, Gebhard.
Noch ein kleiner Zusatz: Die Sonde ist eine Zirkoniumdioxid Sonde (also Sprungsonde), die Anschlüsse bei meinem MJ 97 (3-Leiter) sind: 2x weiß für Sondenheizung, Schwarz und Masse für Signal).

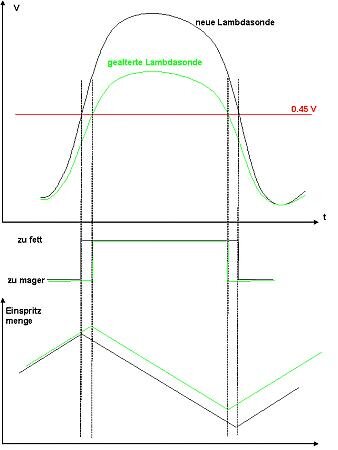

Noch ne Info: Welche Symptome zeigt eine L-Sonde beim Altern?
1. Das gesamte Signalbild verschiebt sich immer mehr gegen Null, d.h. die max. Spannung bei Gemisch=fett sinkt von 0.8/0.9 V (Angabe je nach Hersteller) immer weiter ab, gleichzeitig sinkt natürlich auch die Spannung bei Gemisch=mager, die Sonde wird also immer unempfindlicher (kann man gut sehen, wenn man den Oszi dran hat und die Sonde noch nicht voll aufgeheizt ist). Endgültig Feierabend ist erst, wenn die Sondenspannung auch bei Situationen, wo das Gemisch fett sein muß (z.B. Vollgas) nicht mehr über die Schwellenspannung ca. 0.45 V kommt. Ich denke, das ist auch die Grenze, wo das ECU den Sensor sicher als defekt erkennen kann und OBD-II Fehler "P0131 O2 Sensor Circuit Low Voltage" setzt.
2. Der Sensor wird immer träger (Steilheit der Flanke). Angeblich soll das ECU die Reaktion des Sensors mit einem Soll-Verhalten vergleichen und bei zu großer zeitl. Abweichung den Fehler "P0133 O2 Sensor Circuit Slow Response" setzen. Leider weiß man über die Soll- und Verschleißwerte der 9000 ECU nichts und das ist auch sehr schwer zu ermitteln (müßte man simulieren um die Grenzen rauszufinden...).
