Zusammenbau des Antriebsgelenks

patapaya
in 9-5 I

Empfohlene Antworten

Veröffentlicht
  • Moderator

Weil ich nirgendwo eindeutiges dazu finden kann, muss ich mal fragen:

Wie wird das Antriebsgelenk richtig zusammengesetzt?



Dass der innere Halter mit den abgesetzten Kanten zum Getriebe weisen soll ist ja klar.

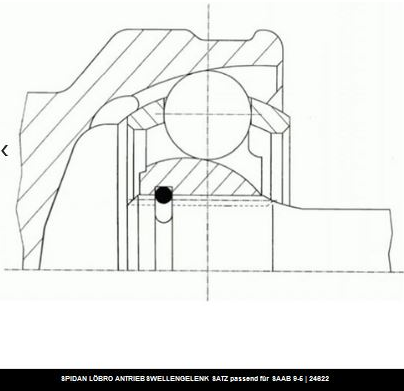

Den äußeren Halter zeigt die Zeichnung von Spidan (wie auch die im WIS) mit einem einem symmetrischen Querschnitt - aber er ist nicht auf beiden Seiten gleich.

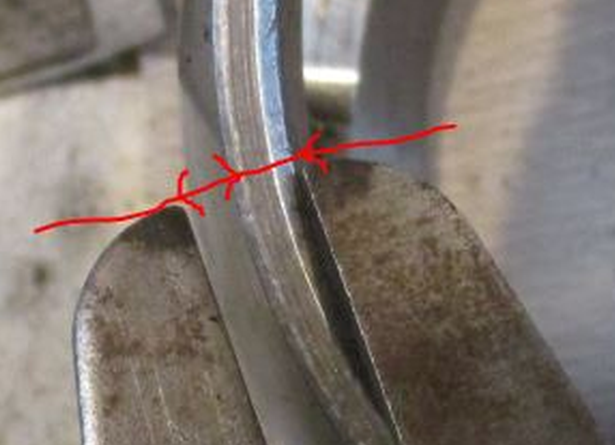

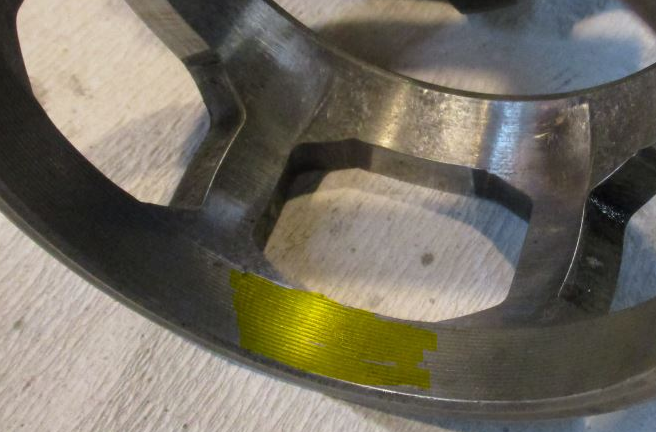

Die eine Seite des Käfigs hat einen breiteren Rand als die andere, und es gibt auf einer Seite einen geriffelten Rand, der auf der anderen Seite fehlt.

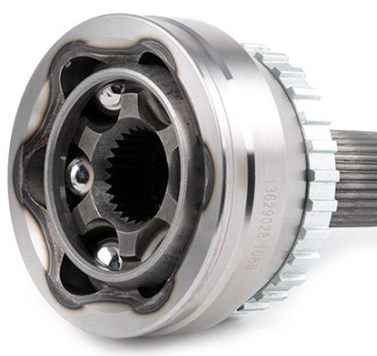

Auf Fotos sieht es fast so aus, als wäre das Teil mal so und mal so montiert:

upload_2022-11-13_22-31-16.png.d88ef4e0251253bd75c7c07cf40c6be0.pngupload_2022-11-13_22-31-46.png.3742812e2d82902d94e0b307ddbe74c7.png

(Mal von der sehr unterschiedlichen Ausprägung der Fase an der Verzahnung abgesehen)



Obwohl es in beiden Positionen geht, kann ich mir jedenfalls nicht wirklich vorstellen, dass es egal ist...



Danke für hilfreiche Hinweise!

Gruß, patapaya
