Hallo
Für alle diejenigen, die gerne einen neuen Satz Ketten dazu hätte...: Ich haben solche von einem rennomierten Hersteller an Lager.
Diese habe ich auch im Motorsport eingesetzt- bis jetzt ohne Probleme!
Preis pro Satz: 130.- Euro + Versand (Satz = alle 3 Ketten)
Bestellungen per PN.
MfG Raephu22
Für alle diejenigen, die gerne einen neuen Satz Ketten dazu hätte...: Ich haben solche von einem rennomierten Hersteller an Lager.
Diese habe ich auch im Motorsport eingesetzt- bis jetzt ohne Probleme!
Preis pro Satz: 130.- Euro + Versand (Satz = alle 3 Ketten)
Bestellungen per PN.
MfG Raephu22
- Registriert
- 02. Aug. 2010
- Beiträge
- 382
- Danke
- 514
- SAAB
- Rostlaube
- Baujahr
- 1984

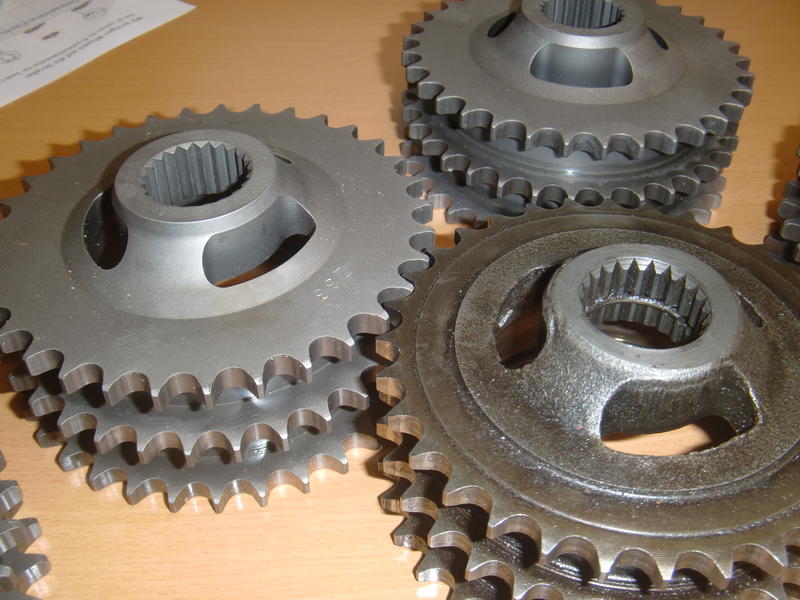

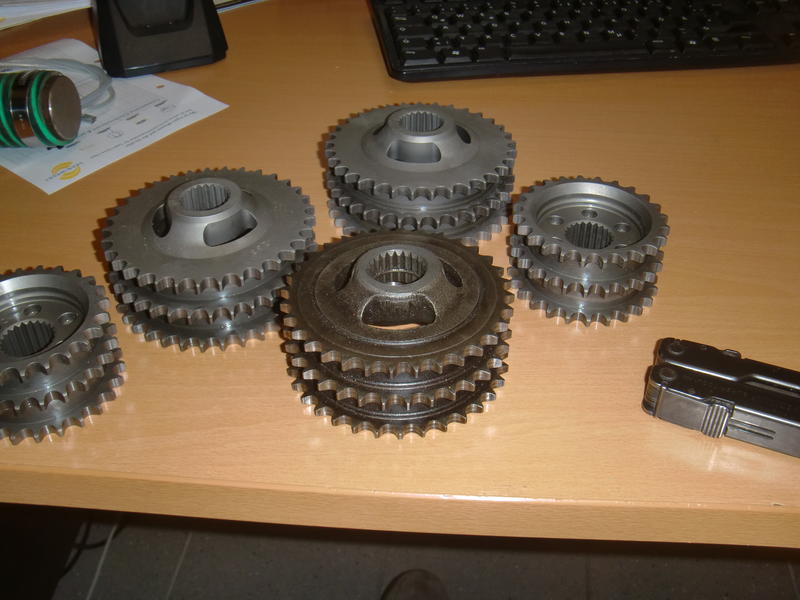

Da sind sie, die lang ersehnten Kettenräder:
Vielen Dank an Robert !

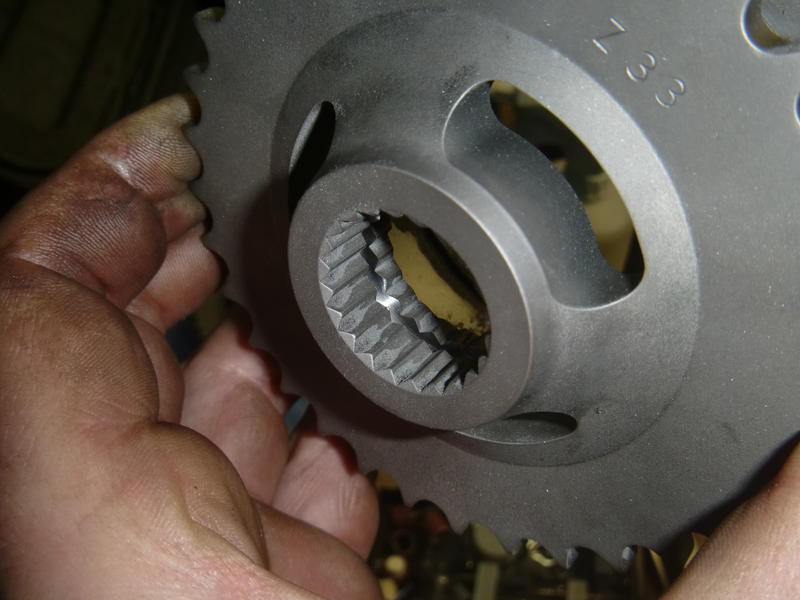

Vermutlich hat die Sache aber doch einen kleinen Pferdefuß:
die Radialnut für den C- Ring zur Axialsicherung der Eingangswelle ist nicht in der Bohrung ... Ist das Absicht oder ist die schlicht übersehen worden ?
Vielen Dank an Robert !
Vermutlich hat die Sache aber doch einen kleinen Pferdefuß:
die Radialnut für den C- Ring zur Axialsicherung der Eingangswelle ist nicht in der Bohrung ... Ist das Absicht oder ist die schlicht übersehen worden ?
- Registriert
- 26. Juni 2009
- Beiträge
- 1.130
- Danke
- 943
- SAAB
- 900 I
- Baujahr
- 1990
- Turbo
- FPT
Hallo Martin,
beides, allerdings sitzen die Räder sehr fest auf den Wellen sodass sie sich eigentlich nicht verselbständigen sollten. Der feste Sitz resultiert daraus dass die Verzahnung der Räder keine DIN-Verzahnung ist und daher keine genauen Daten dazu vorliegen. Das Werkzeug dafür musste eigens angefertigt werden.
beides, allerdings sitzen die Räder sehr fest auf den Wellen sodass sie sich eigentlich nicht verselbständigen sollten. Der feste Sitz resultiert daraus dass die Verzahnung der Räder keine DIN-Verzahnung ist und daher keine genauen Daten dazu vorliegen. Das Werkzeug dafür musste eigens angefertigt werden.
turbo9000
Die dunkle Seite des Forums
- Registriert
- 14. Apr. 2004
- Beiträge
- 42.686
- Danke
- 7.699
- SAAB
- 9000 II
- Baujahr
- 1992
- Turbo
- FPT
- Registriert
- 12. Jan. 2006
- Beiträge
- 8.847
- Danke
- 2.522
- SAAB
- weiß nicht
- Turbo
- FPT
- Registriert
- 26. Juni 2009
- Beiträge
- 1.130
- Danke
- 943
- SAAB
- 900 I
- Baujahr
- 1990
- Turbo
- FPT
Ja bantasai hat recht, die Nut wird nachgearbeitet, und die dann wirklich fertigen Räder sollen in KW 3/KW4 wieder bei mir sein. Früher geht wegen der Feiertage nicht, vorher ging aus Auslastungsgründen des Fertigungsbetriebes nichts mehr. Neue Bilder kommen dann sobald verfügbar.
- Registriert
- 02. Aug. 2010
- Beiträge
- 382
- Danke
- 514
- SAAB
- Rostlaube
- Baujahr
- 1984
Einen schönen guten Abend.
Ich habe den Kettenradsatz mittlerweile in meinem Saab 900 (mit Turbolader) montiert bekommen und bin auch schon eine Runde gefahren.
Meine Erfahrungen will ich euch nicht vorenthalten:
Zunächst mal habe ich die Nut nachgearbeitet, da ich der Sache mit der strammsitzenden Zahnung nicht über den Weg getraut habe. Wenn die Welle ein wenig Eigenkrümmung besitzt, wird sie ohne Formschluss eventuell früher oder später rauskommen:

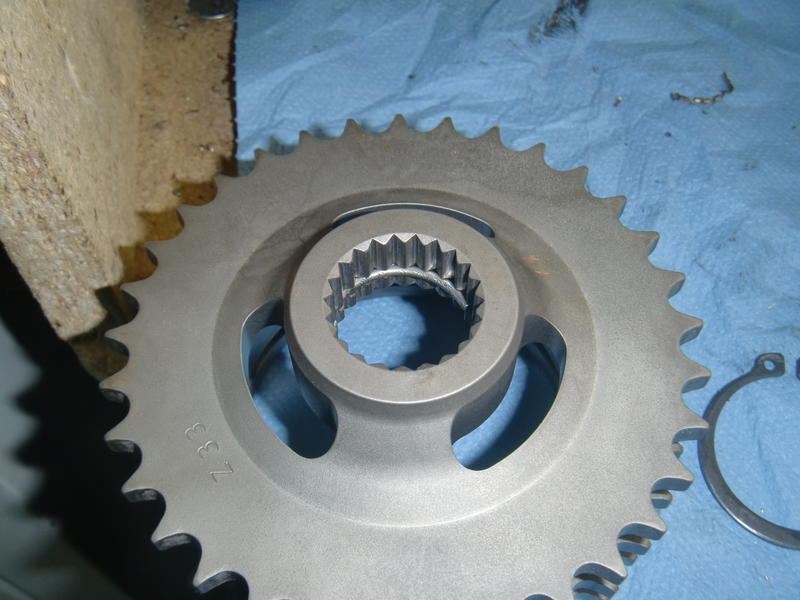

hier mit C- Ring, dessen Montage etwas Fummelei ist:

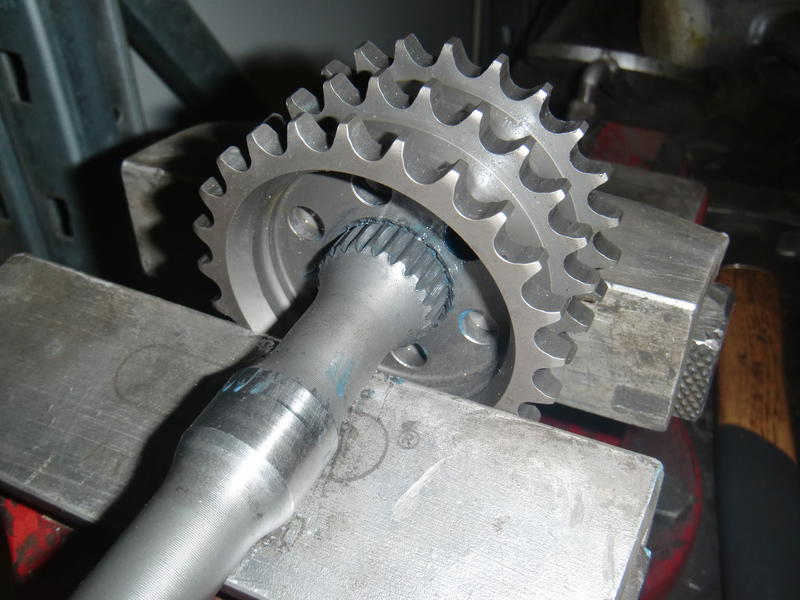

Die originalen Kettenräder lassen sich von Hand auf der Verzahnung verschieben, bei den nachgefertigten Zahnrädern lies sich einer der von mir gekauften Sätze mit mittelschweren, der andere gar nur mit schweren Hammerschlägen (großer Schonhammer) bewegen. Besonders betroffen waren die unteren Z24 Räder. Um das ganze normal montierbar zu bekommen, habe ich mit einer alten Welle, Diamantpaste und etwas Geduld sämtliche Zahnräder solange bearbeitet, bis diese mit ganz leichten Hammerschlägen auf die Welle gingen:

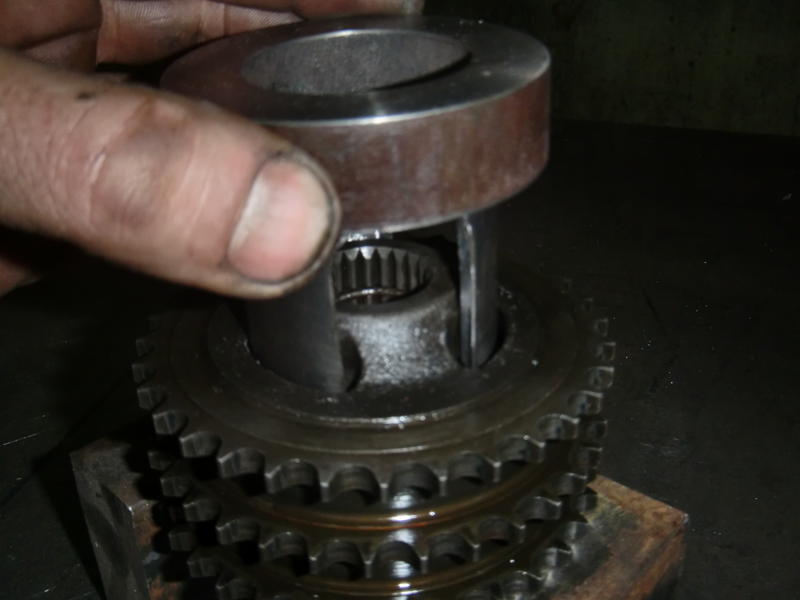

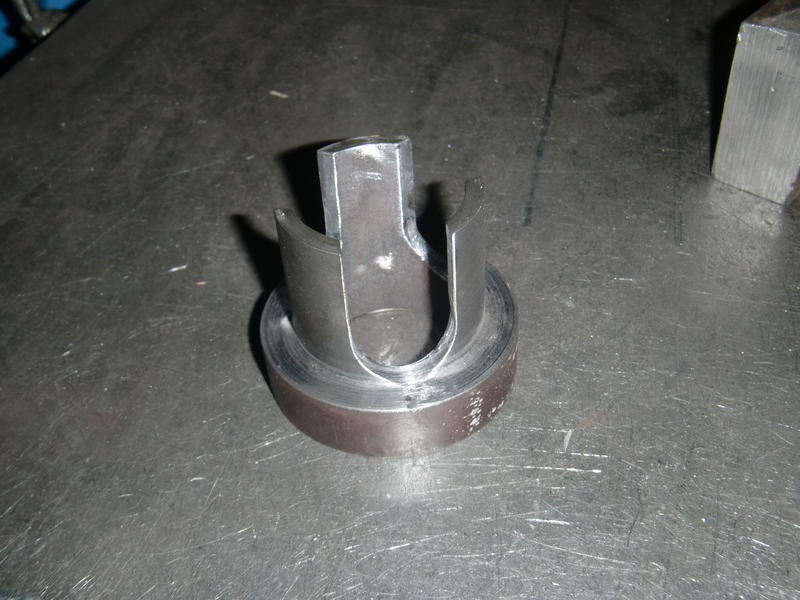

Das Kegelrollenlager mit axialer Anlaufscheibe im oberen Rad ist nicht an jeder Hausecke erhältlich, deswegen habe ich ein gutes gebrauchtes ausgebaut. Um das Lager dabei möglichst zu schonen habe ich mir dieses Werkzeug gebaut:
Mit einem 6mm Durschlag geht es auch raus, ist aber nicht so schonend für das Lager.
bevor man das neue Lager reinmacht, sollte man den Sicherungsring unten reinlegen:

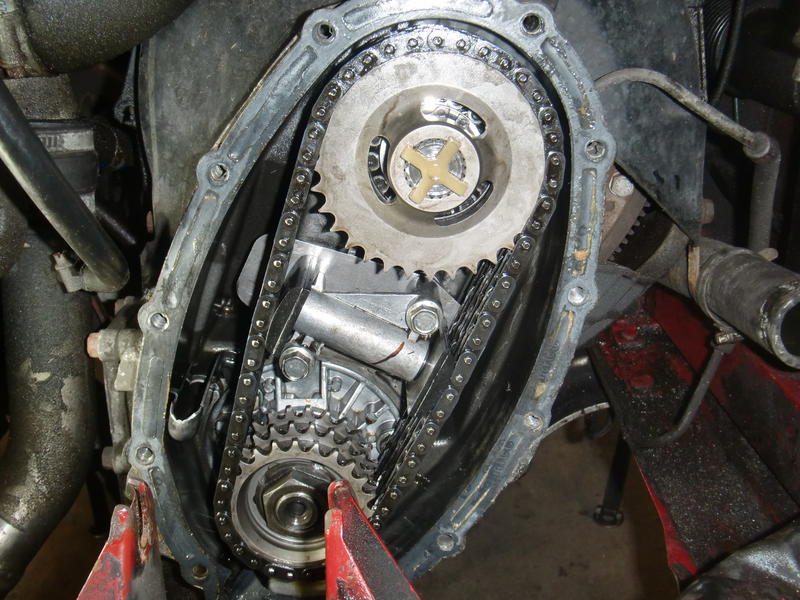

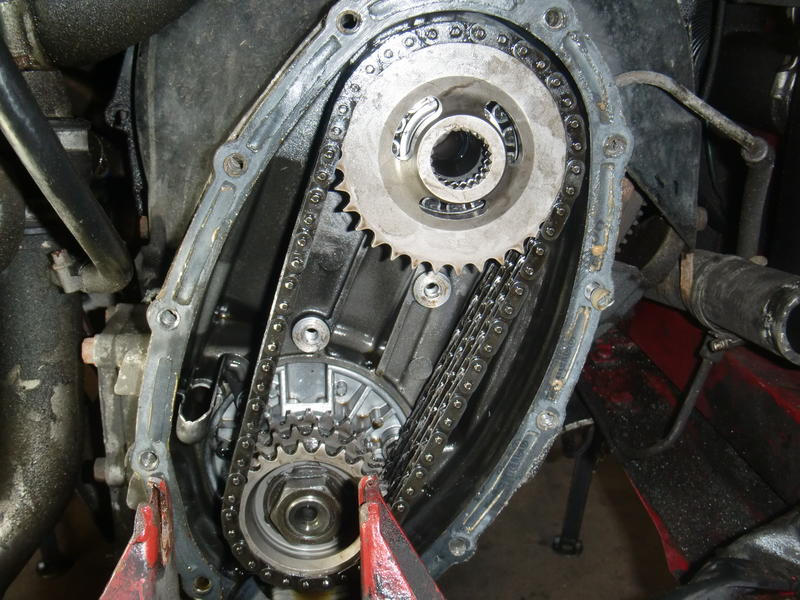

Soweit war eigentlich alles beherrschbar, doch dann kam etwas, dass ich etwas beunruhigend finde: Mit neuen Ketten sind die Räder nicht montierbar ! Sie sind so kurz, das man das obere Rad nicht auf den Alu- Hohlzylinder bekommt. Notgedrungen habe ich dann "gute gebrauchte" Ketten verwendet, die noch keine Turbo- Zugkräfte gesehen haben. Diese gingen gerade eben so drauf. Nach den Anziehen der unteren Mutter verschwindet das Radialspiel aus dem Kegelrollenlager und die Ketten waren dann schon sehr straff:
der Spanner hat quasi nichts mehr zu tun und ist auf NULL zusammen gedrückt ! Ich hoffe, dass sich dieses Problem mit dem Einlaufen der Räder etwas mindert. Die 300irgendwas Newtonmeter werdens wohl richten; auf die eine oder andere Art
Eine konstruktiv sehr gute und praxistaugliche Sache fand ich die erhöhte Anzahl an Sicherungslöchern (6 statt 3). Das erleichtert die Verwendung gebrauchter Muttern ungemein:

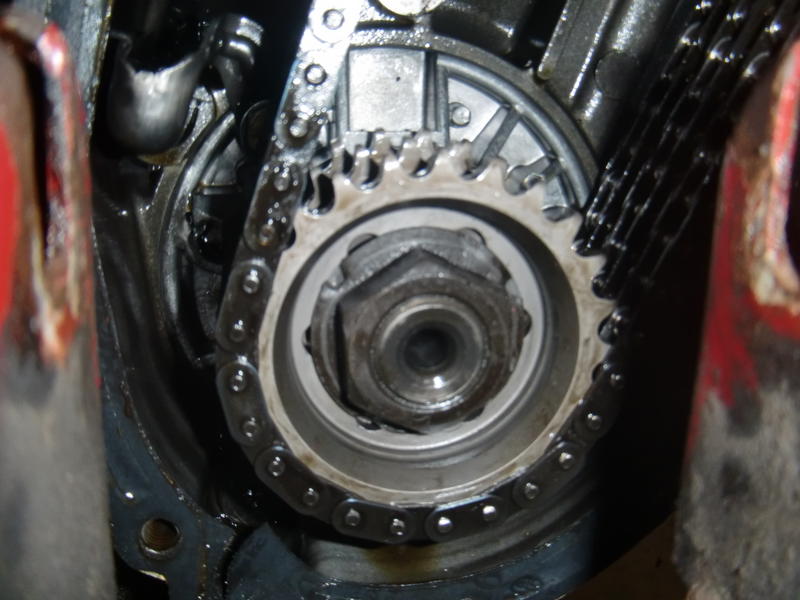

hier nochmal ein Bild vom Spanner:
Fahrerfahrung:
bis jetzt bin ich 200km gefahren, bisschen Ortschaft, bisschen Landstrasse und Autobahn. Noch etwas Verhalten, zwecks Einlaufen.
Am Anfang war im Stand bei geschlossener Kupplung ein gleichmäßig surrendes Geräusch zu hören, das jetzt nach 200 km schon zurückgegangen ist.
Langes Differential plus 8er primär ergibt bei 200 ungefähr 4700 upm. Im fünften kann man noch schön 50 fahren, die Drehzahlnadel steht gerade am Beginn des "ECON" - Balkens ...
der Dritte ist als Überholgang fast noch ein bisschen besser zu gebrauchen, weil er es wohl locker vermag, einen auf 140 zu schieben. Hab ich noch nicht ausprobiert, aber das Ansprechverhalten ist trotz großem Lader noch gut.
Gegenüber dem 7er Primär sind es nur 7,5 Prozent mehr, aber das ganze Fahrzeug fühlt sich dadurch viel mehr nach großer Fahrt an, ohne dabei lahm zu werden. Mittwoch Nacht steht ein 700km Autobahntrip an, mal sehen ob das was taucht
Ich habe den Kettenradsatz mittlerweile in meinem Saab 900 (mit Turbolader) montiert bekommen und bin auch schon eine Runde gefahren.
Meine Erfahrungen will ich euch nicht vorenthalten:
Zunächst mal habe ich die Nut nachgearbeitet, da ich der Sache mit der strammsitzenden Zahnung nicht über den Weg getraut habe. Wenn die Welle ein wenig Eigenkrümmung besitzt, wird sie ohne Formschluss eventuell früher oder später rauskommen:
hier mit C- Ring, dessen Montage etwas Fummelei ist:
Die originalen Kettenräder lassen sich von Hand auf der Verzahnung verschieben, bei den nachgefertigten Zahnrädern lies sich einer der von mir gekauften Sätze mit mittelschweren, der andere gar nur mit schweren Hammerschlägen (großer Schonhammer) bewegen. Besonders betroffen waren die unteren Z24 Räder. Um das ganze normal montierbar zu bekommen, habe ich mit einer alten Welle, Diamantpaste und etwas Geduld sämtliche Zahnräder solange bearbeitet, bis diese mit ganz leichten Hammerschlägen auf die Welle gingen:
Das Kegelrollenlager mit axialer Anlaufscheibe im oberen Rad ist nicht an jeder Hausecke erhältlich, deswegen habe ich ein gutes gebrauchtes ausgebaut. Um das Lager dabei möglichst zu schonen habe ich mir dieses Werkzeug gebaut:
Mit einem 6mm Durschlag geht es auch raus, ist aber nicht so schonend für das Lager.
bevor man das neue Lager reinmacht, sollte man den Sicherungsring unten reinlegen:
Soweit war eigentlich alles beherrschbar, doch dann kam etwas, dass ich etwas beunruhigend finde: Mit neuen Ketten sind die Räder nicht montierbar ! Sie sind so kurz, das man das obere Rad nicht auf den Alu- Hohlzylinder bekommt. Notgedrungen habe ich dann "gute gebrauchte" Ketten verwendet, die noch keine Turbo- Zugkräfte gesehen haben. Diese gingen gerade eben so drauf. Nach den Anziehen der unteren Mutter verschwindet das Radialspiel aus dem Kegelrollenlager und die Ketten waren dann schon sehr straff:
der Spanner hat quasi nichts mehr zu tun und ist auf NULL zusammen gedrückt ! Ich hoffe, dass sich dieses Problem mit dem Einlaufen der Räder etwas mindert. Die 300irgendwas Newtonmeter werdens wohl richten; auf die eine oder andere Art
Eine konstruktiv sehr gute und praxistaugliche Sache fand ich die erhöhte Anzahl an Sicherungslöchern (6 statt 3). Das erleichtert die Verwendung gebrauchter Muttern ungemein:
hier nochmal ein Bild vom Spanner:
Fahrerfahrung:
bis jetzt bin ich 200km gefahren, bisschen Ortschaft, bisschen Landstrasse und Autobahn. Noch etwas Verhalten, zwecks Einlaufen.
Am Anfang war im Stand bei geschlossener Kupplung ein gleichmäßig surrendes Geräusch zu hören, das jetzt nach 200 km schon zurückgegangen ist.
Langes Differential plus 8er primär ergibt bei 200 ungefähr 4700 upm. Im fünften kann man noch schön 50 fahren, die Drehzahlnadel steht gerade am Beginn des "ECON" - Balkens ...
der Dritte ist als Überholgang fast noch ein bisschen besser zu gebrauchen, weil er es wohl locker vermag, einen auf 140 zu schieben. Hab ich noch nicht ausprobiert, aber das Ansprechverhalten ist trotz großem Lader noch gut.
Gegenüber dem 7er Primär sind es nur 7,5 Prozent mehr, aber das ganze Fahrzeug fühlt sich dadurch viel mehr nach großer Fahrt an, ohne dabei lahm zu werden. Mittwoch Nacht steht ein 700km Autobahntrip an, mal sehen ob das was taucht
Zuletzt bearbeitet:
- Registriert
- 26. Juni 2009
- Beiträge
- 1.130
- Danke
- 943
- SAAB
- 900 I
- Baujahr
- 1990
- Turbo
- FPT
Hallo Martin,
vielen Dank für Deinen Bericht. Die Zähnezahlen sind ja wie die Originalen, die Kettenverzahnung ist nach Norm und im EPC sind keine anderen Ketten angegeben, daher war ich der Meinung das das so auch i. O. ist. Aber ist das EPC vollständig? Eventuell um 2 Glieder längere Ketten? Aber woher bekommen? IWIS stellt sich leider nicht kooperativ an, mit denen hatte ich schon telefoniert. Ich bin sicher dass sich diese mit der Zeit längen und die Spanner dann wieder etwas zu tun bekommen. Eine Möglichkeit wäre eine 7,5er zu montieren: 32 Zähne oben und 24 Zähne unten oder 33 oben und 23 unten.
Das mit dem strengen Sitz der Innenverzahnung ist dem Nachbau geschuldet da die Originalwerkzeuge leider nicht zur Verfügung stehen, der Fertigungsbetrieb musste sich hier anhand eines Musterrades ein Werkzeug herstellen. Er hat aber alle Kettenräder auf eine Welle aufgeschoben (seine Aussage), allerdings vor dem Nitrieren. Eventuell hat sich dabei eine Veränderung ergeben.
vielen Dank für Deinen Bericht. Die Zähnezahlen sind ja wie die Originalen, die Kettenverzahnung ist nach Norm und im EPC sind keine anderen Ketten angegeben, daher war ich der Meinung das das so auch i. O. ist. Aber ist das EPC vollständig? Eventuell um 2 Glieder längere Ketten? Aber woher bekommen? IWIS stellt sich leider nicht kooperativ an, mit denen hatte ich schon telefoniert. Ich bin sicher dass sich diese mit der Zeit längen und die Spanner dann wieder etwas zu tun bekommen. Eine Möglichkeit wäre eine 7,5er zu montieren: 32 Zähne oben und 24 Zähne unten oder 33 oben und 23 unten.
Das mit dem strengen Sitz der Innenverzahnung ist dem Nachbau geschuldet da die Originalwerkzeuge leider nicht zur Verfügung stehen, der Fertigungsbetrieb musste sich hier anhand eines Musterrades ein Werkzeug herstellen. Er hat aber alle Kettenräder auf eine Welle aufgeschoben (seine Aussage), allerdings vor dem Nitrieren. Eventuell hat sich dabei eine Veränderung ergeben.
- Registriert
- 11. Aug. 2003
- Beiträge
- 51.311
- Danke
- 12.109
- SAAB
- 900 I
- Turbo
- FPT
Ich habe schon diverse Primärantriebe umgebaut (6 auf 7... 7 auf 8 ... 5 auf 7 ...6 auf 8...)
Die Kettenlängen sind identisch, warum sollten sie sich auch unterscheiden...?
Da die neuen Ketten nicht passen, nehme an, dass es leichte Abweichungen bei der Verzahnung gibt.
Die Kettenlängen sind identisch, warum sollten sie sich auch unterscheiden...?
Da die neuen Ketten nicht passen, nehme an, dass es leichte Abweichungen bei der Verzahnung gibt.
Zuletzt bearbeitet:
- Registriert
- 20. März 2011
- Beiträge
- 5.389
- Danke
- 1.505
- SAAB
- 900 I
- Baujahr
- 1991
- Turbo
- FPT
Ich denke, dass die "Ideale" Kettenlänge bei konstantem Achsabstand schon abhängig ist von den Zahradpaarungen. Das sollte aber der Kettenspanner ausgleichen und wenn Du (klaus) wie Du sagst, schon einige solcher Umbauten vorgenommen hast, dann glaube ich Dir, wäre auch logisch von Seiten Saab.
Zur Kettenlänge z.B. hier:
http://www.ketten-fuchs.de/uploads/media/KF_-_Katalog_2015-2016__27_.pdf
oder hier auf S.40
http://www.iwis.de/uploads/tx_sbdownloader/KettenHandbuch_D.pdf
Dass die Kette so stramm sitzt, weist m.E. tatsächlich auf kleine Abweichungen bei der Verzahnungsgeometrie hin.
Zur Kettenlänge z.B. hier:
http://www.ketten-fuchs.de/uploads/media/KF_-_Katalog_2015-2016__27_.pdf
oder hier auf S.40
http://www.iwis.de/uploads/tx_sbdownloader/KettenHandbuch_D.pdf
Dass die Kette so stramm sitzt, weist m.E. tatsächlich auf kleine Abweichungen bei der Verzahnungsgeometrie hin.
Zuletzt bearbeitet:
- Registriert
- 26. März 2008
- Beiträge
- 26.307
- Danke
- 6.384
- SAAB
- 900 II
- Baujahr
- '97
- Turbo
- FPT
Auf dass ich jetzt nicht auf der Leitung stehe. Aber wenn ich einfach mal mit 200mm freier Kettenlänge rechne und ich will diese Kette in der Mitte einseitig um x Millimeter quer auslängen (also dass was der Spanner an Weg macht), dann muss die Kette gegenüber einer (theoretischen) ideal gespannten Kette etwas länger sein (dy). Und da komme ich für sinnige Auslenkungen auf Werte die weit unter zwei Kettengliedern liegen dürften:
x .......... dy
1mm ... 0,0099mm
2mm ... 0,04mm
5mm ... 0,25mm
10mm . 1mm
Denkfehler?
CU
Flemming
- Registriert
- 02. Aug. 2010
- Beiträge
- 382
- Danke
- 514
- SAAB
- Rostlaube
- Baujahr
- 1984
Sagen wir mal so, die Kette ein Glied länger zu machen (zweimal Teilung also ca. 2 x 9,5 mm ) ist viel zu viel, da reicht der Spannerweg nach meiner Berechnung nicht mehr aus.
- Registriert
- 20. März 2011
- Beiträge
- 5.389
- Danke
- 1.505
- SAAB
- 900 I
- Baujahr
- 1991
- Turbo
- FPT
Nö, sehe ich auch so (hab es auch mal nachgerechnet). Das ist dann auch die Erklärung, dass geringfügige Längenänderungen sowohl bei der Kette als auch bei der erforderlichen Länge der nachgefertigten Zahnräder schnell zu "Spannungen" führen kann.
Klar, bei gelängten Ketten dann auch schnell zu zuviel Spiel, das der Spanner u.U. nicht mehr ausgleichen kann.
Zuletzt bearbeitet:
Erinnert irgendwie an diese Frage:
http://www.wdr.de/tv/kopfball/sendungsbeitraege/2014/1004/seil.jsp?vote=5
http://www.wdr.de/tv/kopfball/sendungsbeitraege/2014/1004/seil.jsp?vote=5
- Registriert
- 21. Juli 2014
- Beiträge
- 828
- Danke
- 257
- SAAB
- 900 I
- Baujahr
- 1988
- Turbo
- FPT
Hallo Leute,
liest sich ja super! Danke Dir "MartinH" ist ein super Bericht, die Probefahrt ist wirklich toll geschildert. Was ich für eine gute Motivation brauche um meinen Saab auseinander "zunehmen".
Um die Zahnräder auf die Welle zu schieben hätte ich jetzt an das erwärmen der Zahnräder gedacht? Dürfte dann ohne Schläge gehen, oder?
Die Abweichung in der Verzahnung kommt von dem Beschichten? Oder hatte die neue Kette die falsche Teilung? Kettenglied (Teilung) längen gibt es verschiedene. Hört sich für mich so an, was ich gelesen habe.
Und da der Motor ursprünglich mal aus Britannien stammt, sollte man an zöllige Teilungen denken?
So dieses waren meine Fragen............
Ich wünsche Euch ein frohes Fest!
Beste Grüße
Peter
PS. Die Fahr Ergebnisse bitte noch weiter zu berichten, am besten von jedem, der welche gemacht hat. Hört sich ja toll an! Kann es kaum erwarten.....
liest sich ja super! Danke Dir "MartinH" ist ein super Bericht, die Probefahrt ist wirklich toll geschildert. Was ich für eine gute Motivation brauche um meinen Saab auseinander "zunehmen".
Um die Zahnräder auf die Welle zu schieben hätte ich jetzt an das erwärmen der Zahnräder gedacht? Dürfte dann ohne Schläge gehen, oder?
Die Abweichung in der Verzahnung kommt von dem Beschichten? Oder hatte die neue Kette die falsche Teilung? Kettenglied (Teilung) längen gibt es verschiedene. Hört sich für mich so an, was ich gelesen habe.
Und da der Motor ursprünglich mal aus Britannien stammt, sollte man an zöllige Teilungen denken?
So dieses waren meine Fragen............
Ich wünsche Euch ein frohes Fest!
Beste Grüße
Peter
PS. Die Fahr Ergebnisse bitte noch weiter zu berichten, am besten von jedem, der welche gemacht hat. Hört sich ja toll an! Kann es kaum erwarten.....
Zuletzt bearbeitet:
- Registriert
- 26. Juni 2009
- Beiträge
- 1.130
- Danke
- 943
- SAAB
- 900 I
- Baujahr
- 1990
- Turbo
- FPT
Profilverschiebungen gibt es nur bei Zahnrädern! So etwas ist bei Kettenrädern unmöglich denn da müsste sich ja die Ketten ebenfalls entsprechend in der Teilung anpassen!
Die Nitrierung trägt max. 0,02 mm auf, sollte m. e. keinen Einfluss auf die Aussenverzahnung haben. Bei der Innenverzahnung könnte es, je nach Zustand der Welle, zu einer zu engen Passung führen. Alle Räder wurden vom Hersteller mit einer Welle aus meinem Fundus auf Montierbarkeit getestet, aber jede Welle ist anders da unterschiedliche Laufleistung, Motorisierung, Fahrverhalten, ...... Außerdem wurde bewusst auf einen etwas festeren Sitz wert gelegt damit im Betrieb keine wechselnde Belastung auf die Flanken kommt.
@Skywalker: Die Kette hat Zöllige Teilung: 9,525 mm = 3/8"
