Lamp Control Relais des Grauens?
- Ersteller 9000CSETurbo
- Erstellt am
- Registriert
- 03. Okt. 2006
- Beiträge
- 4.181
- Danke
- 941
- SAAB
- 9-3 I
- Baujahr
- 2001
- Turbo
- FPT

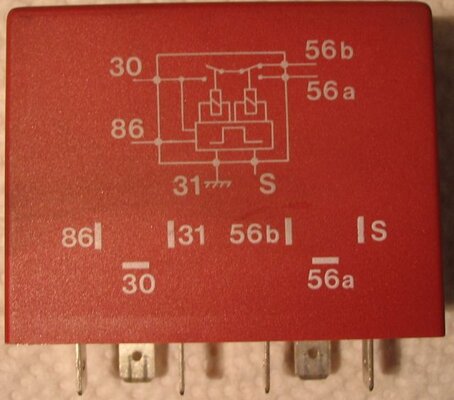

Reparaturleitfaden Head Light Relay von Valeo
Hallo,
da mein 9k BJ 96 sich sporadisch merkwürdig beim Auf/Abblenden verhielt, habe ich mir das Head Light Relay mal zur Brust genommen und repariert.
Da dieser Fehler relativ häufig anzutreffen ist, habe ich hier mal eine Fotoreportage der Reparatur erstellt.
Benötigt wird:

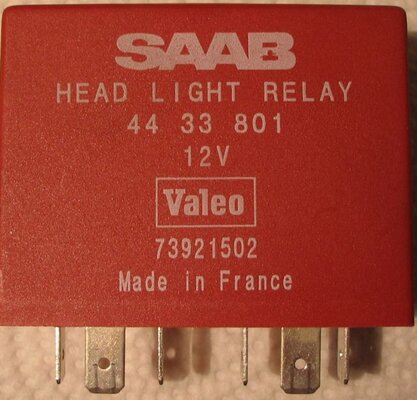

- Das Relais (rot, im Relaiskasten unter der Motorhaube)
- zwei kleine Uhrmacherschraubendreher zum Entfernen der Kunststoffabdeckung
- Lötkolben (30-50 W), Lötzinn (<= 1mm Dm)
- Entlötpumpe
a) Relais ausbauen
b) Kunststoffabdeckung durch Zurückdrücken der Nasen (siehe gelbe Markierungen) am Gehäuse entfernen

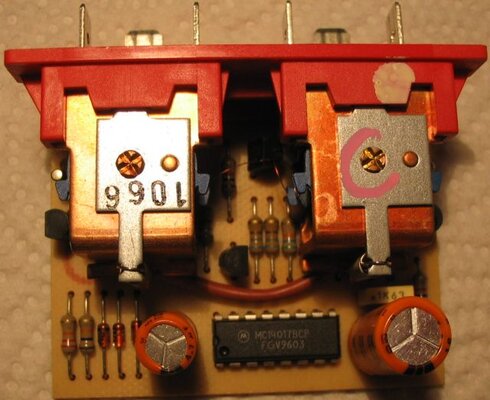

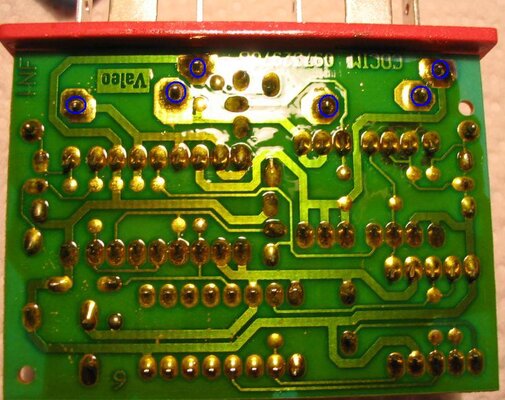

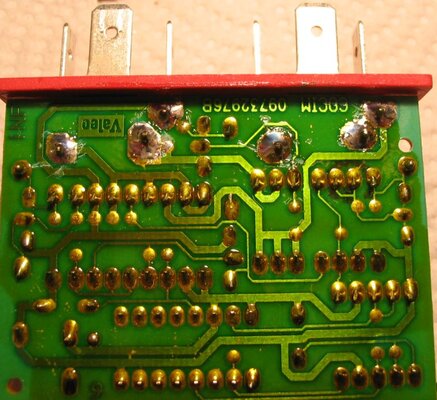

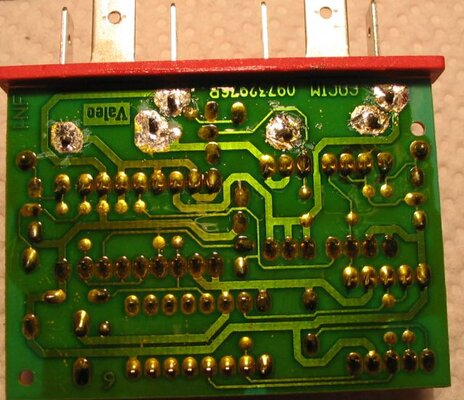

c) Lötstellen nach Foto (blaue Kreise) entlöten (der Lack löst sich beim Erhitzen mit Lötkolben auf und benötigt keine weitere Behandlung)
d) Lötstellen sauber verlöten, auf potentielle Kurzschlüsse achten
e) Gehäuse aufstecken, rastet selbstständig ein
f) Relais montiern
g) weitere 10 Jahre Ruhe haben
Vom Verlacken der Platine habe ich abgesehen, da die Gefahr besteht, die rückseitig gelegenen offenen Relaiskontakte zu benebeln.
Ich hoffe es hilft.
Hallo,
da mein 9k BJ 96 sich sporadisch merkwürdig beim Auf/Abblenden verhielt, habe ich mir das Head Light Relay mal zur Brust genommen und repariert.
Da dieser Fehler relativ häufig anzutreffen ist, habe ich hier mal eine Fotoreportage der Reparatur erstellt.
Benötigt wird:
- Das Relais (rot, im Relaiskasten unter der Motorhaube)
- zwei kleine Uhrmacherschraubendreher zum Entfernen der Kunststoffabdeckung
- Lötkolben (30-50 W), Lötzinn (<= 1mm Dm)
- Entlötpumpe
a) Relais ausbauen
b) Kunststoffabdeckung durch Zurückdrücken der Nasen (siehe gelbe Markierungen) am Gehäuse entfernen
c) Lötstellen nach Foto (blaue Kreise) entlöten (der Lack löst sich beim Erhitzen mit Lötkolben auf und benötigt keine weitere Behandlung)
d) Lötstellen sauber verlöten, auf potentielle Kurzschlüsse achten
e) Gehäuse aufstecken, rastet selbstständig ein
f) Relais montiern
g) weitere 10 Jahre Ruhe haben
Vom Verlacken der Platine habe ich abgesehen, da die Gefahr besteht, die rückseitig gelegenen offenen Relaiskontakte zu benebeln.
Ich hoffe es hilft.
Anhänge
- Registriert
- 03. Okt. 2006
- Beiträge
- 4.181
- Danke
- 941
- SAAB
- 9-3 I
- Baujahr
- 2001
- Turbo
- FPT
Funktion und Innenleben des Light control Relais
Da ich Schwierigkeiten mit meine vorderen Beleuchtung hatte (sporadisch blieben Scheinwerfer aufgeblendet) habe ich mir beide mir bekannten Lichtrelais mal angesehen.
In einem anderen Thread habe ich die Reparatur des Head Light Relay behandelt, welches auch den Fehler verursacht hatte (Lötstellen).

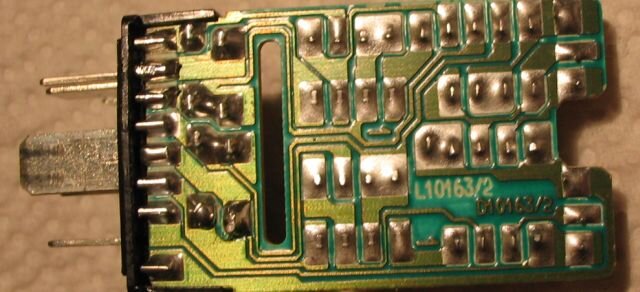

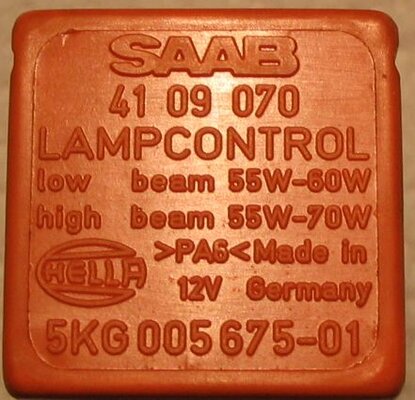

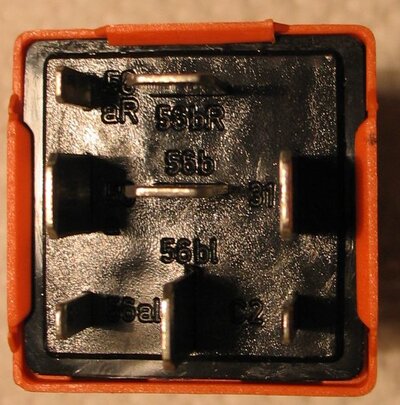

Hier zeige ich jetzt kurz das Innenleben des anderen orangen Relais, welches auch im Relaiskasten im Motorraum neben der Batterie sitzt.

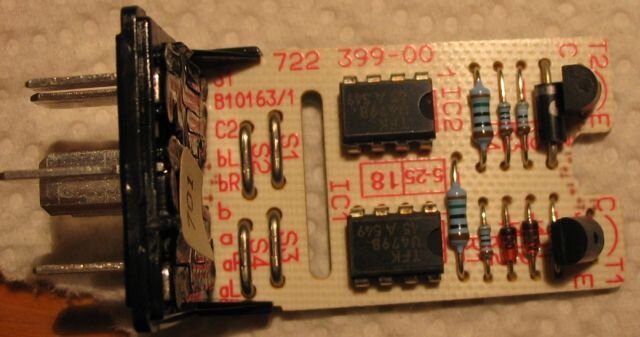

Es besteht aus zwei Operationsverstärkern welche als Vergleicher arbeiten.
Der zu messende (vergleichende) Strom der Scheinwerfer (Fern/Abblendlicht) wird über insgesamt 4 Drahtbrücken geschickt, welche als (Shunt-)Widerstände wirken.
Die hier entstehende Spannung (U=R*I) wird mit der des anderen Stromkreises verglichen und bei Abweichungen als Fehler im Kombiinstrument (Piktogramm) angezeigt.
Bei Totalausfall des Fern- oder Abblendlichts können hier nur die Lötstellen und Kontakte dieser Drahtbrücken verantwortlich sein.
Die verwendeten Bauteile sind alle bedrahtet und haben einen Gesamtwert von ca. 2 Euro (hoch gerechnet)
In meinem Fall lag kein Fehler an diesem Relais vor.

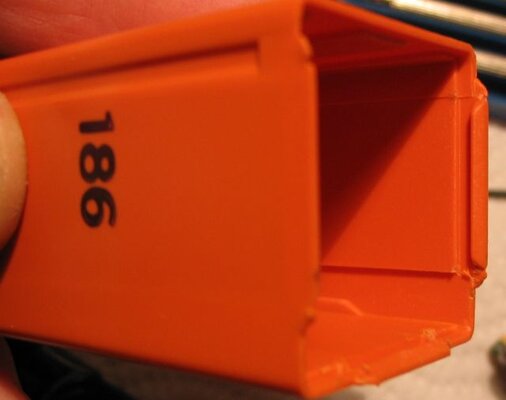

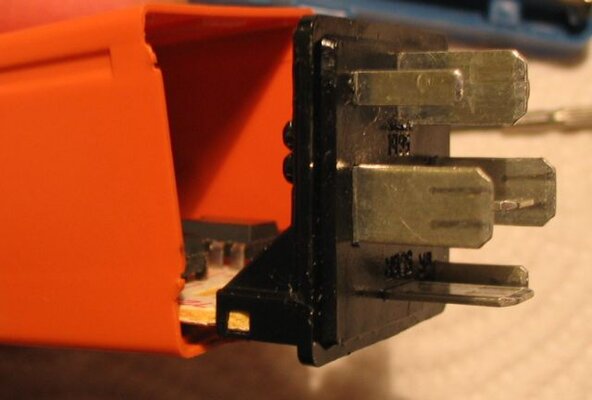

Beim Zusammenbau ist auf die im Gehäuse nur einseitig vorhandenen Führungen für die Leiterplatte zu achten.
Interessant ist auch noch das Hella es nicht für nötig erachtete, das Gehäuse abzudichten oder die Platine zu lackieren.
Da ich Schwierigkeiten mit meine vorderen Beleuchtung hatte (sporadisch blieben Scheinwerfer aufgeblendet) habe ich mir beide mir bekannten Lichtrelais mal angesehen.
In einem anderen Thread habe ich die Reparatur des Head Light Relay behandelt, welches auch den Fehler verursacht hatte (Lötstellen).
Hier zeige ich jetzt kurz das Innenleben des anderen orangen Relais, welches auch im Relaiskasten im Motorraum neben der Batterie sitzt.
Es besteht aus zwei Operationsverstärkern welche als Vergleicher arbeiten.
Der zu messende (vergleichende) Strom der Scheinwerfer (Fern/Abblendlicht) wird über insgesamt 4 Drahtbrücken geschickt, welche als (Shunt-)Widerstände wirken.
Die hier entstehende Spannung (U=R*I) wird mit der des anderen Stromkreises verglichen und bei Abweichungen als Fehler im Kombiinstrument (Piktogramm) angezeigt.
Bei Totalausfall des Fern- oder Abblendlichts können hier nur die Lötstellen und Kontakte dieser Drahtbrücken verantwortlich sein.
Die verwendeten Bauteile sind alle bedrahtet und haben einen Gesamtwert von ca. 2 Euro (hoch gerechnet)
In meinem Fall lag kein Fehler an diesem Relais vor.
Beim Zusammenbau ist auf die im Gehäuse nur einseitig vorhandenen Führungen für die Leiterplatte zu achten.
Interessant ist auch noch das Hella es nicht für nötig erachtete, das Gehäuse abzudichten oder die Platine zu lackieren.
Anhänge
- Registriert
- 09. Feb. 2004
- Beiträge
- 18.651
- Danke
- 1.120
- SAAB
- 900 I
- Baujahr
- 1992
- Turbo
- Ohne
Danke, beide Beiträge befinden sich jetzt in der KB:
http://saab-cars.de/showthread.php?t=20470

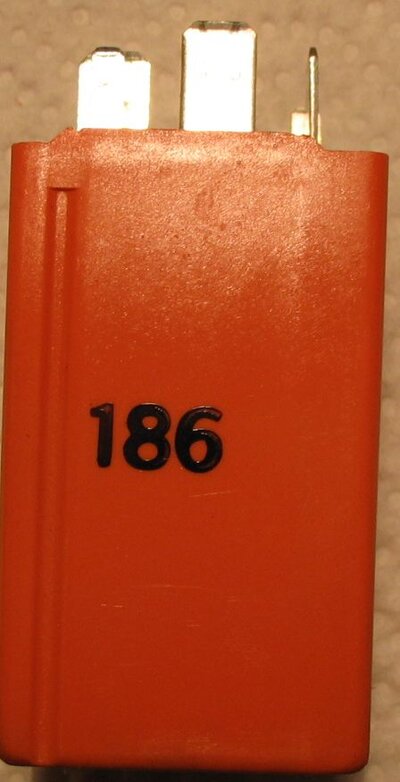

Bleibt anzumerken, dass das Relais nicht immer rot ist.
