Hallo,

Leider steht der Fehler P2425-04 an und kann nicht quittiert werden.
TÜV fällig. Ich denke mit diesem Fehler brauche ich nicht hinzufahren.
AGR-Ventil bereits getauscht leider kein Erfolg, wobei ich nicht weiß, ob das neue gebrachte funktioniert.

Hat einer eine Tipp oder einen Schaltplan?

Das wäre nett.

Gruß Dietmar

Wenn die CE an ist gibt es keine AU.

https://saabwisonline.com/9-3-9440/2008/dtcs/edc16/p2425-04

Das Steuergerät schaltet die Spule des Ventils nach Masse. Da die Spule bei Zündung ein Fest am 12V hängt müsste am Eingang des Steuergerätes 12V anliegen solange es des Ventil nicht aktiviert. Das Porto des und hat festgestellt, dass dem nicht so ist.

Also Stecker am Ventil abziehen und prüfen ob die 12V ankommen.

Sehr schön, vielen Dank für den Tipp.

Sicherung F1 Ok.
Relais R7 mal gezogen und wieder gesteckt, sieht nicht sonderlich schlecht aus.

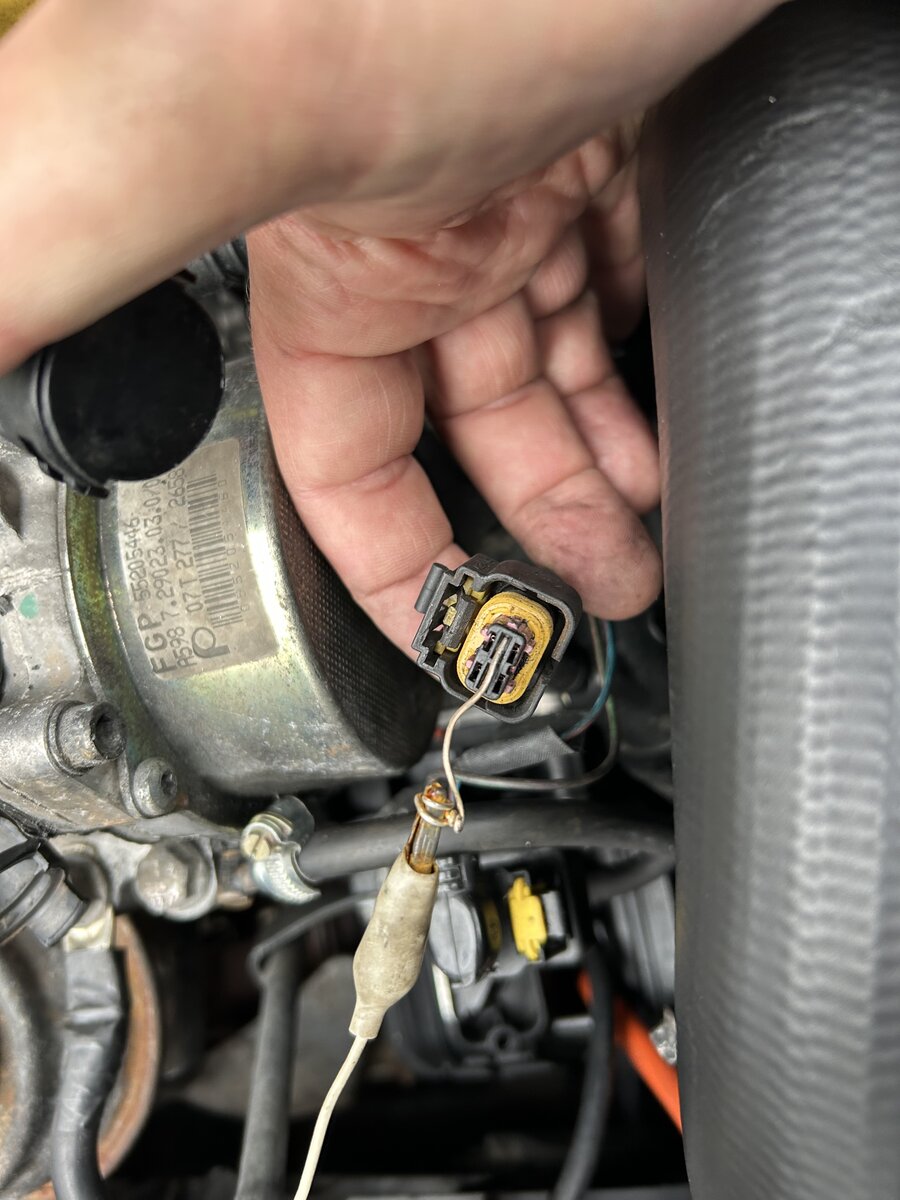

Jedoch an Pin 2 im Stecker vom AGR gegen Masse an der Batterie nur 4,4V.

Sieht für mich nach schlechtem Kontakt an einem der Jxxx oder H11-1 aus.

Nur wo finde ich diese Dinger?

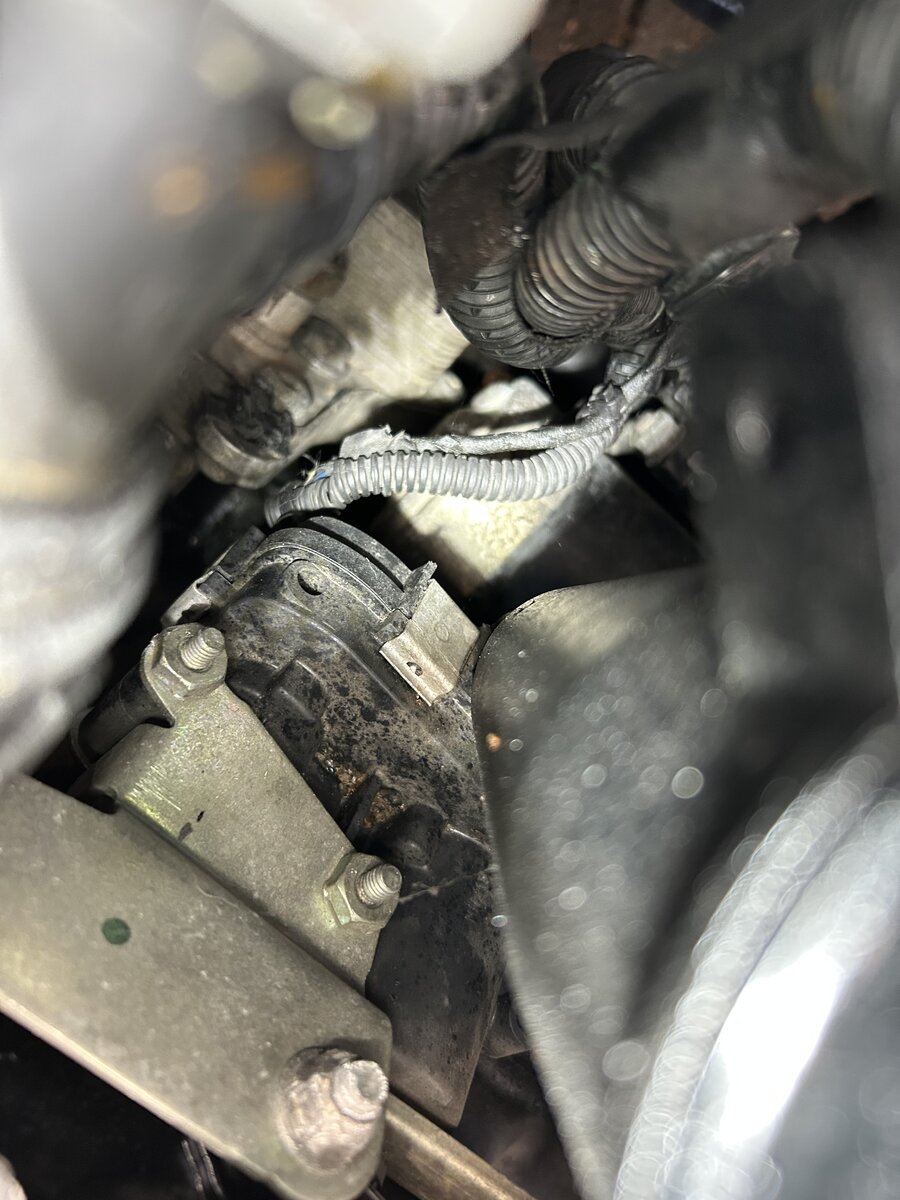

Tatsächlich sieht die Elektrick auf der Rückseite wüst aus.

Viel mit Kabelbindern gesichert usw..

Bevor du wühlst, kannst du an Pin 87 des Relais im gesteckten Zustand messen?

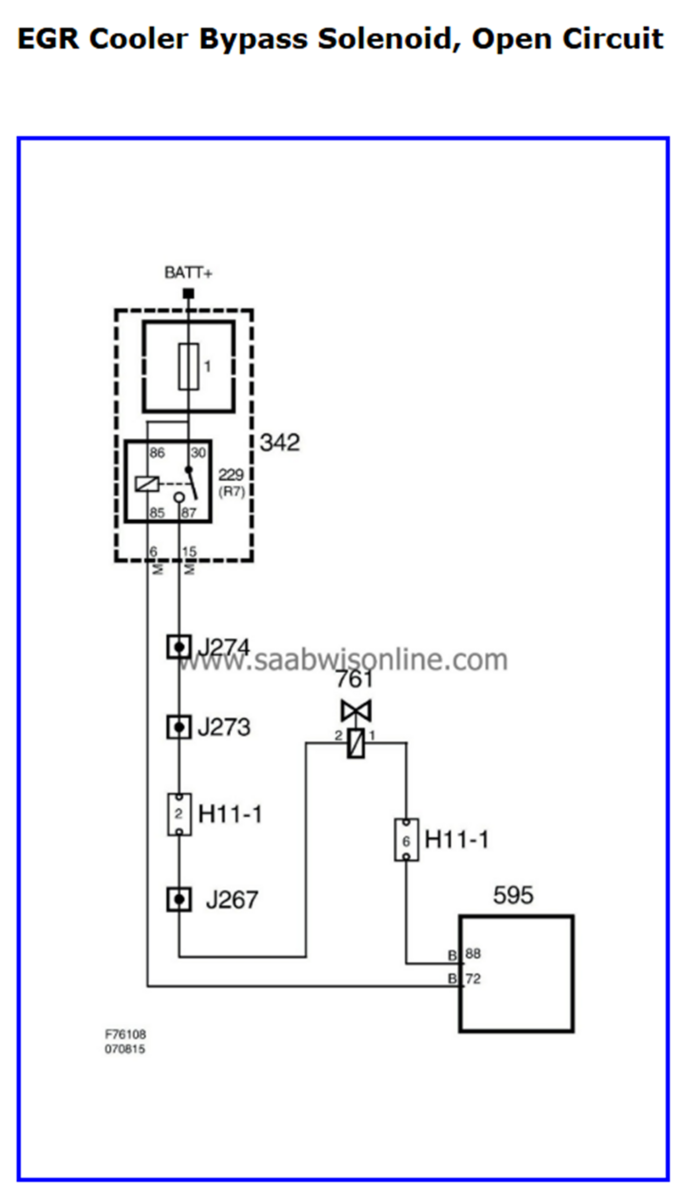

Hier ist der Gesamtplan, da stehen unten auch die Locations für die Steckern und Massepunkte verlinkt.

https://saabwisonline.com/9-3-9440/2008/2-engine/4-cylinder-diesel/exhaust-emission-control-system/wiring-diagram/engine-management-system-edc16-dtr-part-4-4

Sehr gut vielen Dank.

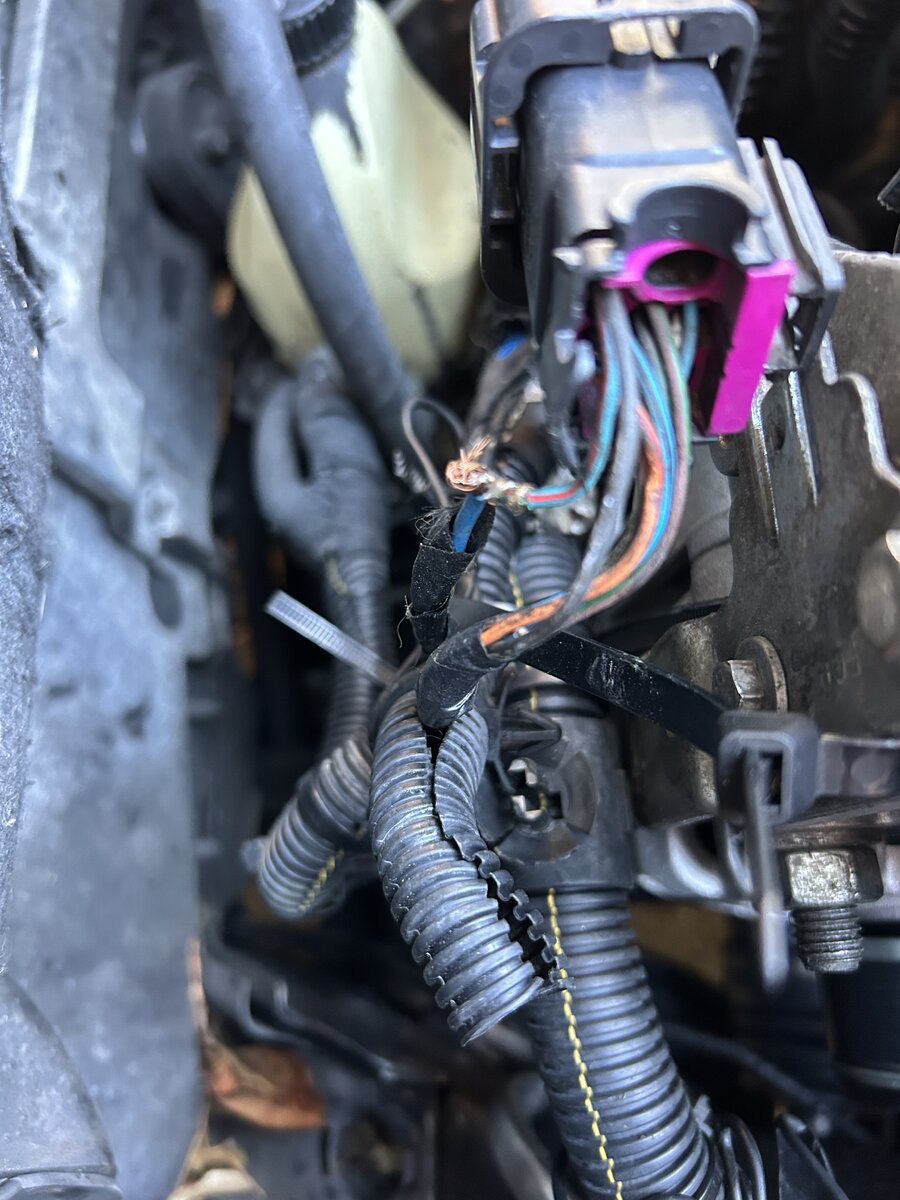

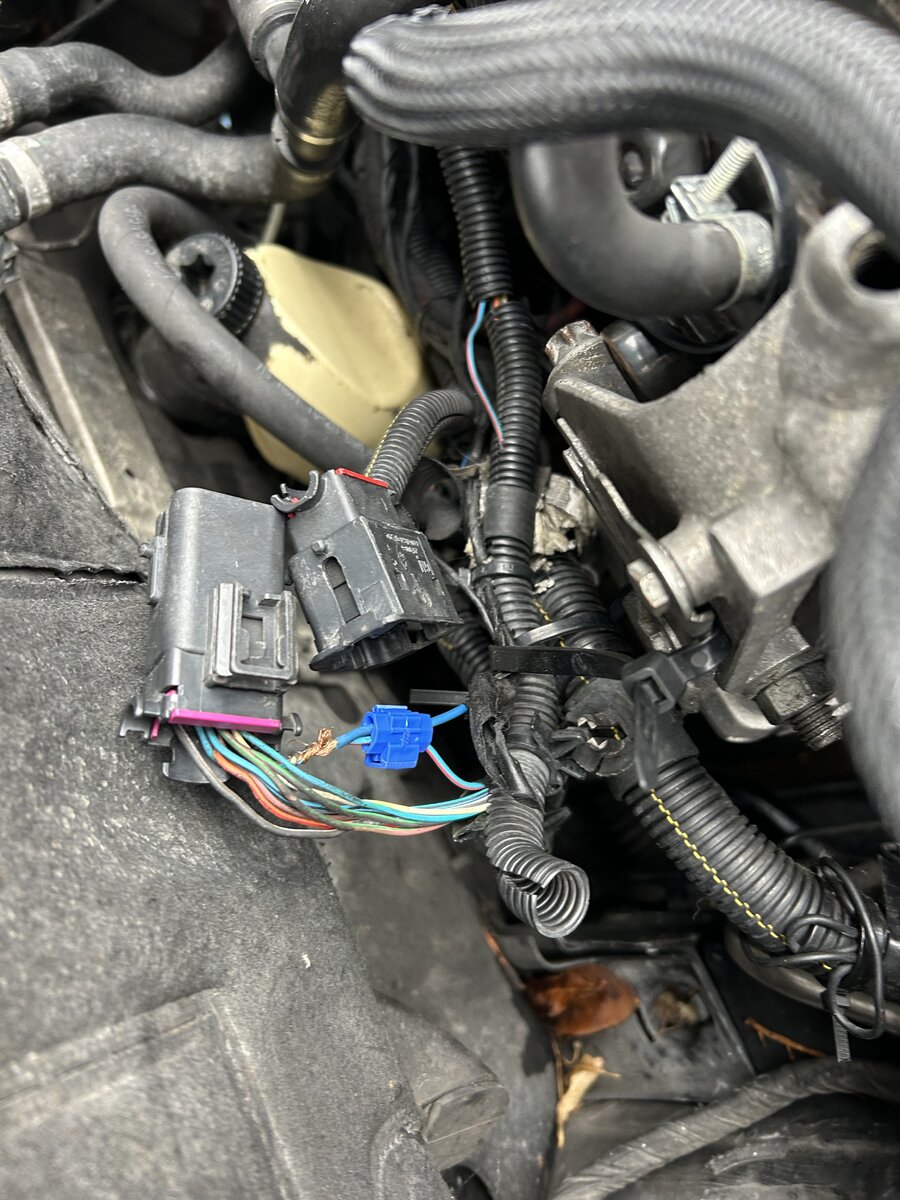

Ich habe den Stecker H11-1 gefunden und am Pol 2 12V gemessen.
Das ist bereits hinter dem Relais. Das scheint also zu schalten.

An dem Stecker des AGR-Ventiles kam ja nicht so richtig Spannung an.

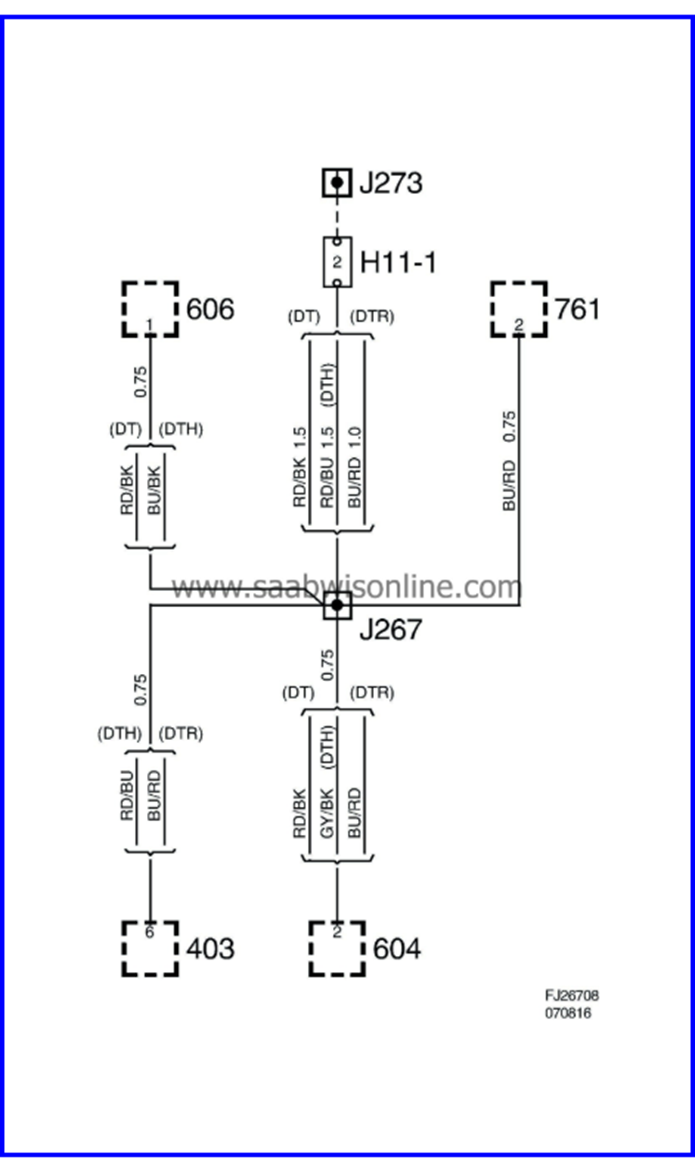

Somit erscheint der J267 verdächtig.

Scheint so etwas wie eine Klemme zu sein unter die mehrere Kabel gefriemelt sind.

wie muss ich mir das vorstellen?

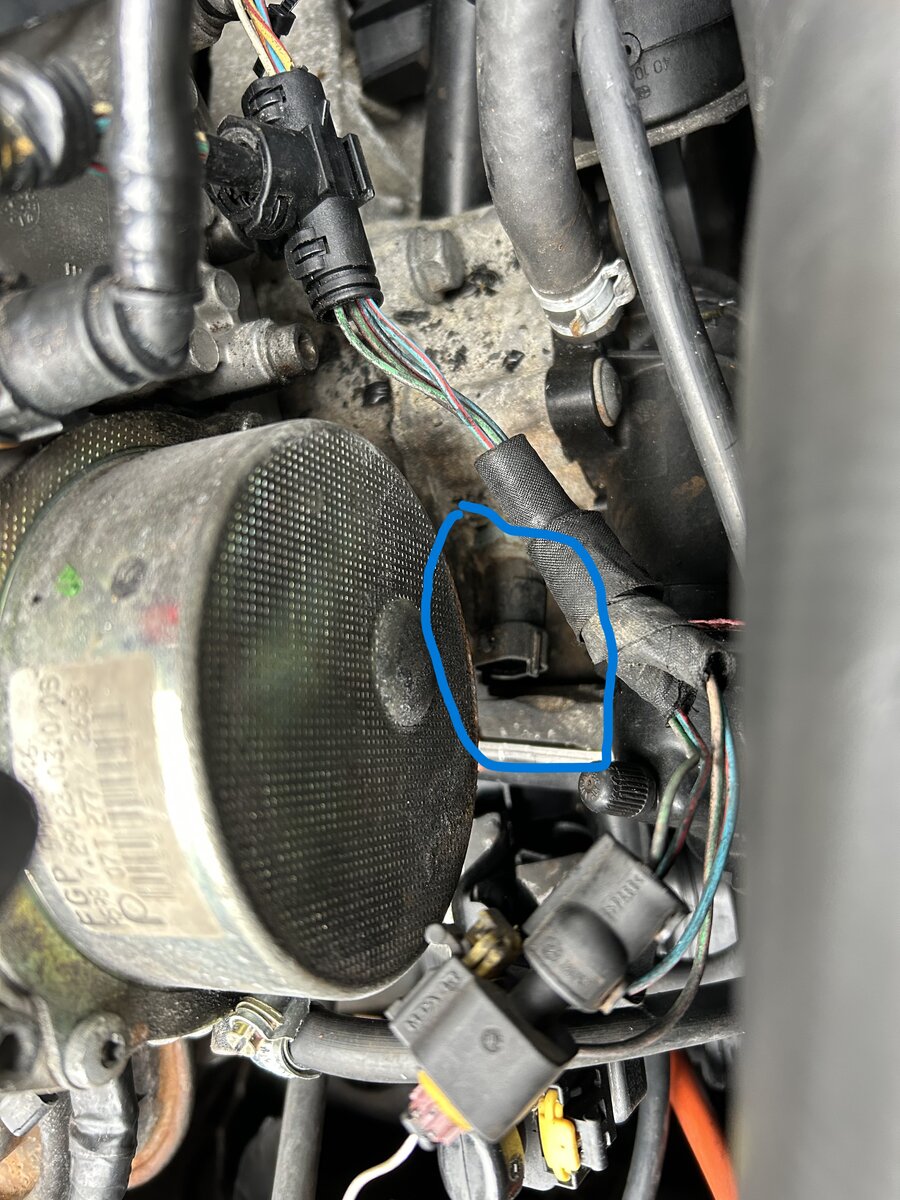

Ok 170mm neben dem Stecker H11-1 aber wonach muss ich suchen?

Sind diese Verbinder mit im Kabelbaum eingewickelt?

Also alles aufschneiden und Drähte verfolgen?

So in der Art. Ich kann mir gerade auf die Beschreibung im WIS auch keinen genauen Reim machen, vielleicht ja jemand anderes hier:

J267 Approx. 100 mm from connector A to the engine control module
