Anhänger Kupplung an Saab 9-3 Aero

[orlando]

Und den Unterbodenschutz? Genauso?
Ich danke dir für die Hilfe und versuche für die nächsten Mal ein paar Fotos zu machen



[Flemming]

Ja, wobei ein Holzschaber zu empfehlen ist um Grundierung und Lack nicht zu beschädigen. Und ich setze alles mit Sanders Fett zusammen und mache das mit einem Fön warm bis es glatt fließt.



[erik]

Ja, so mache ich das im Grunde auch, halt mit einem normalen Metallspachtel. Wenn man das öfters macht (wie ich) hat man das ganz gut im Griff was man abschabt.

Und Mike-Sanders-Fett (o.ä.) mache ich da auch immer zwischen.



[jo.gi]

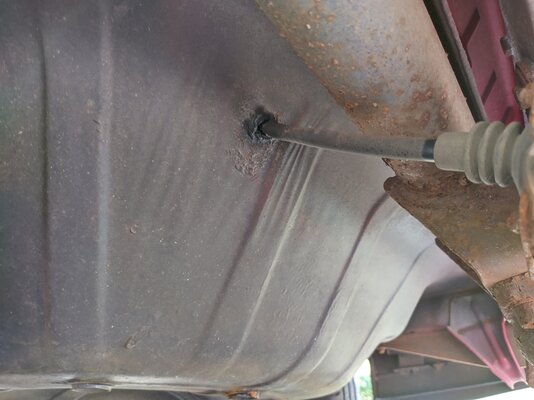

Ich denke gerade, könnte ich nicht auch von unten durch die Löcher in das Kofferrauminnere durch die Wärmeschutzisolierung bohren? Also kann ja auch erstmal nur ein kleines Loch sein, aber dann weiß ich, wo ich durch muss und die Isolierung könnte drauf bleiben. Wird nur eventuell mit dem Rostschutz schwieriger. Meinungen?

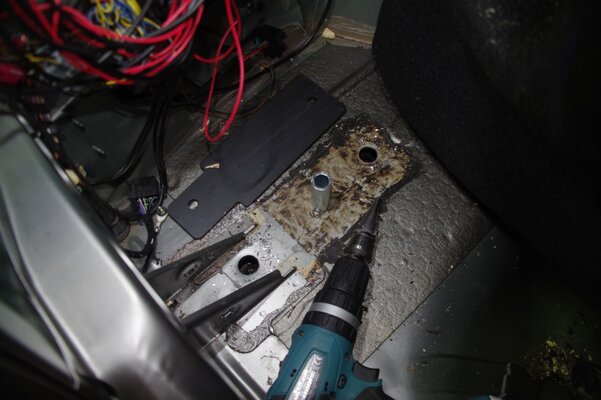

So ähnlich sollte das nach dem beschriebenen Einsatz von Heißluft und Schaber aussehen.


Wenn ich mich recht erinnere tauchen unter der Schallschutzmatte kleine runde Verprägungen im Blech, ähnlich Körnerschlägen, auf, die die Lochpositionen markieren. Von unten durchbohren wird also nicht funktionieren. Selbst wenn Du es schaffen solltest den Bohrer senkrecht zu halten, spätestens an diesen Verprägungen wird er verlaufen.
Für die Löcher war der Kegelbohrer und Rundfeile zum Entgraten ganz praktisch.



[orlando]

Heißluftföhn kriege ich morgen, dann mache ich mich an die Hardware. Das hat mir die Zeit gegeben, mich mit der „Software“ zu beschäftigen.

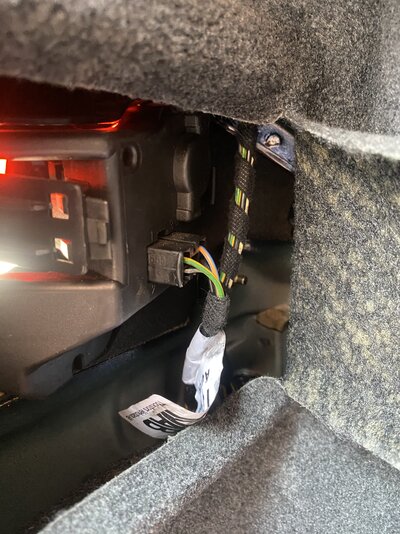

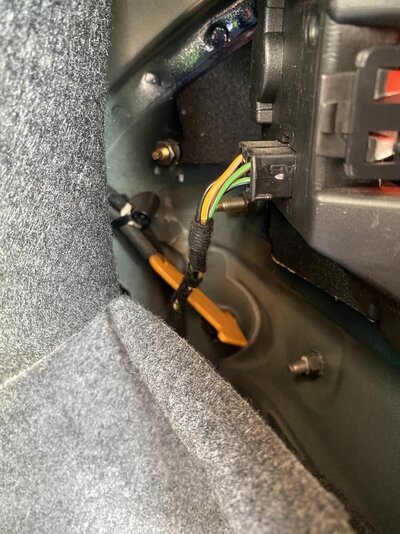

Ich habe einen 13 Pol Universalsatz (habe bei Jäger o.ä. keine P&P mehr gefunden) von Skandix geordert. Ich gehe damit direkt an die Kabel die hier im Stecker enden, richtig? Und zwar auf beiden Blinkerseiten? Doofe Frage, aber wie kriege ich raus, welches der Kabel Richtung, Nebel oder Rückfahr ist?

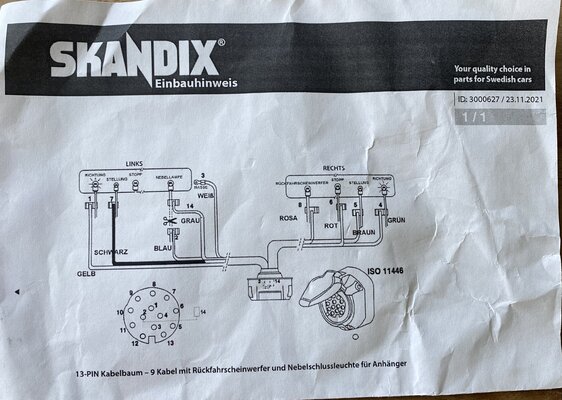

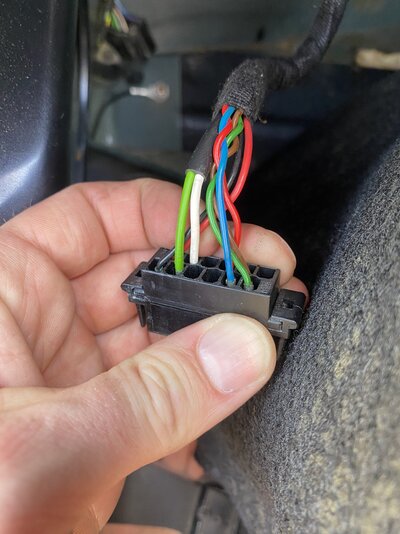

Und noch eines, vielleicht kann mir das ja jemand beantworten: Aus meinem „linken“ Kabelstrang kommen (wie rechts) nur vier Kabel. Grau fehlt. Zugegeben ist mir auch nicht ganz klar, was ich da kappen soll (siehe Zeichnung).
Ich danke für eure Hilfe



[Flemming]

Ich habe einen 13 Pol Universalsatz (habe bei Jäger o.ä. keine P&P mehr gefunden) von Skandix geordert. Ich gehe damit direkt an die Kabel die hier im Stecker enden, richtig? Und zwar auf beiden Blinkerseiten? Doofe Frage, aber wie kriege ich raus, welches der Kabel Richtung, Nebel oder Rückfahr ist?

Aus dem Schaltplan. Oder messen. Ich an und schauen wo Spannung drauf ist.
Schaltpläne Licht : https://saabwisonline.com/9-3-9400/...ghting-and-signalling-systems/wiring-diagram/

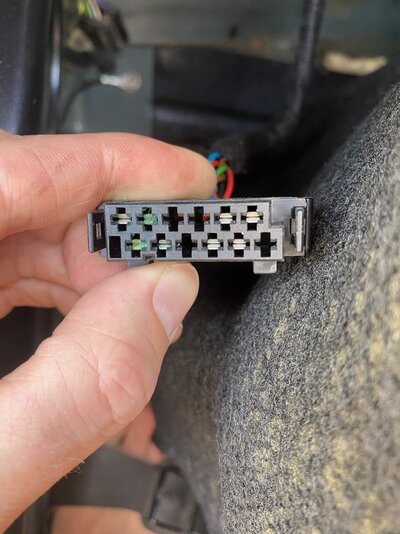

Wenn du da hinten nicht den ungenutzten Steckverbinder 258 für AHK findest, dann müsstest du an die Lampen gehen. Such noch mal nach dem hier: https://saabwisonline.com/images/9-3-9400/img-dl/dlc16y.svg

Und hier als Beispiel die Nebelleuchte weil es da was zu beachten gibt. 258 ist der Stecker der Vorrüstung im Wagen. Solange keine AHK eingebaut ist geht der Strom zur Fahrzeug-Nebelleuchte über die BU/BN (blau-braun) Brücke. Die muss durchtrennt werden wenn die AKH montiert wird. Der Strom geht dann durch die Hängersteckdose. In der ist ein mechanischer Kontakt, der die Nebelleuchte vom Zugfahrzeug abschaltet wenn ein Anhänger angesteckt ist. https://saabwisonline.com/9-3-9400/...alling-systems/wiring-diagram/rear-fog-lights

Die Blinker liegen einfach parallel : https://saabwisonline.com/images/9-3-9400/img-dl/dl07y.svg

Und noch eines, vielleicht kann mir das ja jemand beantworten: Aus meinem „linken“ Kabelstrang kommen (wie rechts) nur vier Kabel. Grau fehlt. Zugegeben ist mir auch nicht ganz klar, was ich da kappen soll (siehe Zeichnung).

Wenn du wirklich keinen 258 hast, dann musst du das irgendwo das blau-braune Kabel zu den Nebelleuchte trennen. Die kommende Leitung dann Richtung AKH-Dose verbinden (blau) und die vom Schaltkontakt zurückkommende Leitung (grau) an die Leuchteneinheit.



[erik]

Der Stecker für die Anhängervorbereitung ist beim 9-3 eigentlich immer vorhanden. Ich habe noch keinen erlebt wo das nicht der Fall ist.

Ich habe den bisher immer genutzt beim Verbau einer AHK und halt gleich den Fahrzeugspezifischen Einbausatz verwendet. Ich habe jetzt gerade nicht genau vor Augen was da für ein Steckergehäuse verwendet wird. Aber sowas kann man wahrscheinlich auftreiben und könnte dann auch so einen Universal-Satz da einpinnen und gemütlich einstecken.
