Zugegeben, es war eigentlich zu kalt um zu schrauben, aber dennoch wollte ich gerade meine zwei neu erworbenen Original Saab LS in die vorderen Türen einbauen, dann wären die schon mal verbaut und an den weiteren Anschluss im Innenraum hätte ich mich dann später gemacht.

Ich habe die Türverkleidung abgemacht und diese ganzen vorgestanzten Blenden entfernt, die LS angehalten, sind zwar aus einem 9-5i passen aber bekanntlich PnP.

Dann greife ich durch die LS Öffnung in die Tür und .. finde keine Stecker, sollte der da nicht irgendwo vorgefertigt, wenn auch zurück gebunden, herumhängen?

Soweit mein Arm durch die Öffnung gepasst und ich es mit der Hand ertasten konnte, war da aber kein Stecker?

Also habe ich heute nur den LS in der Fahrertür belassen, und werde mich hier bei Euch erst mal schlau machen, ob es auch 902er gab, wo das LS Kabel nicht vorverlegt wurde?

Da das bestimmt schon viele gemacht haben, würde mich interessieren, ob und wo sich dieser zweipolige LS Stecker bei Euch befunden hat? Eigentlich müsste man ja doch auch an der runden Steckverbindung an der Tür sehen können, ob die entsprechenden Pins belegt sind, oder?

Die Montage und Demontage der Türverkleidung kann ich schon mal ganz gut, keine 3 Minuten :-)

Mein Wagen hat ja sonst alles, SE, Klima, Sitzheizung SID3, efh, eGSD, Tempomat, etc... Warum sollte Saab an den zwei doofen Kabeln gespart haben?

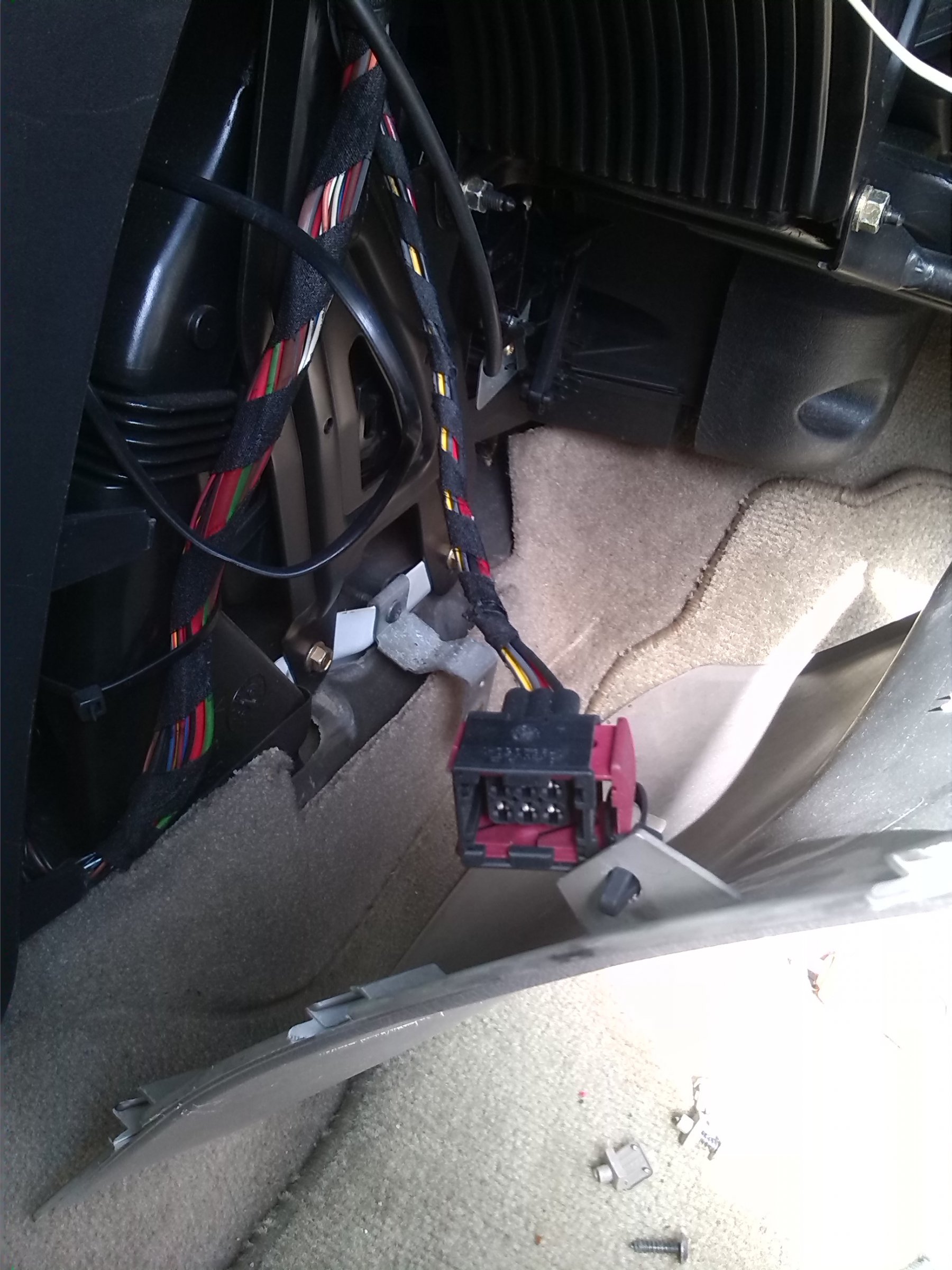

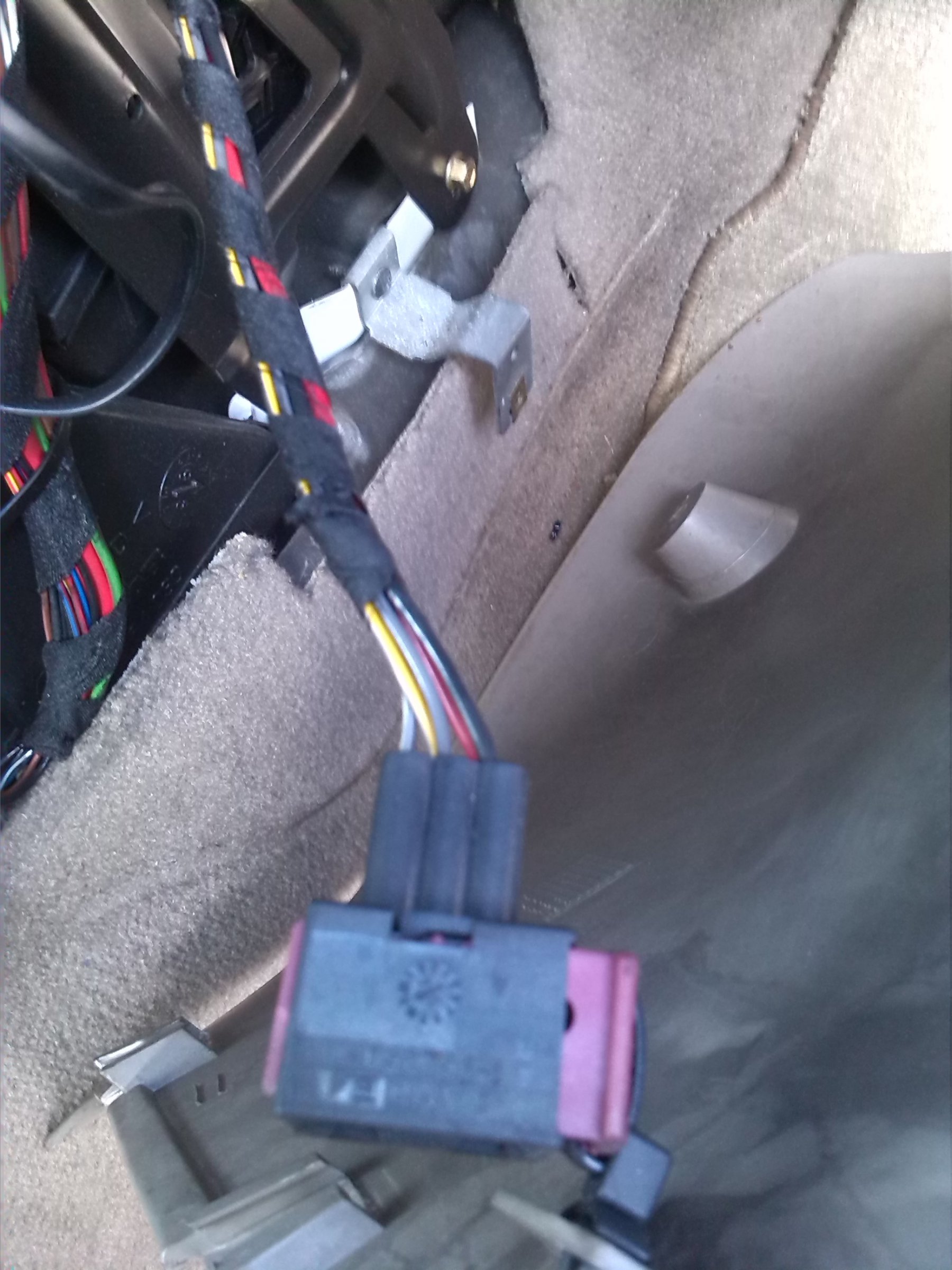

Zweite Frage, ist das hier der Stecker, der in der Mittelkonsole BF Fußraum für den AS3 Verstärker vorgesehen ist?

Braucht es zum und vom Verstärker sonst noch irgend ein Kabel oder ist es damit PnP wenn ich mir so ein Dingens besorge? Sollte das entsprechende gegenstück nicht oben beim Radio zu finden sein? Es ist doch der runde Stecker, seitlich am Radio angeschlossen wird, oder?



Danke und Gruß

Hendrik

Ja; das ist der Stecker Strom Verstärker.

Rest kommt über Din vom Radio.

Und auch ja, die Kabel der Lautsprecher liegen nicht

Danke!

Wie ist denn eigentlich der Weg der LS Signale bei AS3? Vom Radio über den DIN Ausgang zum Verstärker und dann weiter zu..?

Nicht gleich zu den Türlautsprechern, sondern wieder zurück zum Radio? Kann ich mir eigentlich nicht vorstellen und die Anzahl der Kabel, die auf dem Stecker aufgelegt sind (der dessen Bild ich gepostet habe) scheint ja auf mehr als auf "nur Strom für Verstärker" hin zu deuten.

Irgendwie habe ich das noch nicht so ganz durchschaut?

Wenn Kabel in den Türen liegen würden, dann gingen die ja beide (liinks und rechts) zur linken A-Säule, oder?

Was würde ich dann noch benötigen um den AS3 Verstärker betreiben zu können?

btw. welche Teilenummer hätte der Verstärker, ich finde da immer zwei verschiedene Teilenummern, passen die beide?

Ich habe:

- AS2 Radio

- LS für die vorderen Türen

- Ein Kabel in der Mittelkonsole (siehe Bilder im Thread)



Ich habe nicht:

- LS Kabel in den Türen (wohin sollte ich diese verlegen, wenn eh schon neu einzuziehen sind?)

- Eine Verbindung zwischen Radio und Verstärker (DIN Kabel)

- einen AS3 Verstärker

- ... was fehlt noch



Danke und Gruß

Hendrik

Warum sollte ein Weg zurück zum Radio erfolgen?

Du benötigst zum AS3 noch Kabel von der Endstufe in die Türen.

Eine AS 3 Endstufe, die gleichzeitig Weiche ist

und das Din-Kabel

Nochmals danke. :-)

Ich habe diese zusätzlichen Kabel von den LS zur AS3 Endstufe eben noch in keinem Beitrag gesehen, daher mein Gedankengang. Und wenn ich mir im englisch sprachigem Raum die AS2 zu AS3 Komplettangebote ansehe, dann sind da immer nur die 2 LS, der Verstärker und maximal noch das DIN Kabel mit dabei.

Aber wenn ich die LS Kabel ohnehin neu ziehen muss, dann können die auch gleich zum Verstärker durchgehend laufen.

Da ich diesen aber sowieso noch beschaffen muss, wäre es klasse, wenn mir noch jemand die Frage nach der Teilenummer beantworten könnte. Bisher suche ich nach der 4488003, ist das die richtige Nummer?



Danke und Gruß

Hendrik

Hier habe ich eine Beschreibung der Verstärker- und Türlautsprecher-Nachrüstung an meinem 1996er 900II CV verlinkt, wenn auch mit einem Nachrüst-Verstärker:

http://www.saab-cars.de/threads/soundsystem-as2-as3-unterschiede-teile.37812/#post-953045

Wenn bei deinem in der Tür tatsächlich kein Kabel liegt, liegt das evtl. an dem früheren Baujahr - bei meinem war's da.

Zum Kabelverlauf findest du dort auch etwas.

Gute Frage. Ich wäre jetzt bei 93167062 gelandet. Ist denn der Halterahmen bei dir verbaut?

900II:

4488003 NLS 4712626, interessanterweise mit dem Hinweis: "Mit Türlautsprecher. Ch. --V2039994"

V2039995--: 4712626, ebenfalls mit Türlautsprecher





Die 93167062 gibt mein EPC nicht her...

Kurz nochmals zu den vermeintlich fehlenden LS Kabeln in der Tür, kann mir jemand sagen auf welchen Pins der runden Steckverbindung an der Tür die aufliegen müssten? Um die Türverkleidung jetzt nochmal abzubauen habe ich keine Lust, aber den Stecker hat man ja schnell getrennt und dann würde ich einfach nochmal nachschauen gehen.

Mir ist es sowieso komisch vorgekommen, dass der Kabelbaum in der Tür, der nach hinten geht, noch immer so dick ist? Da hegen doch nur noch zwei Kabel für den Kofferraumöffner und einige für die ZV ab?!



Komische Sache das :-)

Hm, http://www.jimellissaabparts.com/products/Saab/1997/Booster/3610718/93167062.html



müsste er doch sein, oder?

Fensterheber auch noch. Und ZV hat auch noch Mikro Schalter.

Jau. Warum auch immer mit dieser Nummer bei jimellis, aber auch bei schwedenteile.de u.a. findet man den Clarion-Verstärker unter der von dir genannten Nummer für den 900II und 9-3I... Möglicherweise einfach auch, weil mein EPC Stand 2006 ist?

Hier tauchen dann z.B. mal alle drei Nummern gemeinsam auf: https://www.saabpartsdepot.com/products/93167062 oder http://www.rendcarparts.com/saab/parts/4712626-93167062/RD4712626



[mention=10086]euro[/mention]: Türlautsprecher sollten in den Türsteckern bds. über Kontakt Nr. 19 und 20 laufen.

Bearbeitet April 27, 20169 j von patapaya

Der da behauptet etwas anderes ;-)

http://www.ebay.de/itm/361426992664?_trksid=p2060353.m1438.l2649&ssPageName=STRK%3AMEBIDX%3AIT

So, Türstecker Pin 19 und 20.



Kabelfarben Fahrertür:

19 : YE/WH

20 : OG/WH

Kabelfarben Beifahrertür:

19 : GY

20 : BN/RD

Farbe in der Tür kann abweichen



btw: der Stecker für die Lautsprecher am Verstärker dürfte dir dann vermutlich auch fehlen. Falls der da ist, dann geht der wohl zu einer Zwischensteckverbindung an der A-Säule.

Ja, die LS-Kabel aus der Tür, sofern vorhanden, enden nicht in der Mittelkonsole, sondern wie von dir vermutet in dem Steckverbinder an der Fahrer-A-Säule. Letzteres habe ich in meinem o.g. Link dokumentiert.

Jau. Warum auch immer mit dieser Nummer bei jimellis, aber auch bei schwedenteile.de u.a. findet man den Clarion-Verstärker unter der von dir genannten Nummer für den 900II und 9-3I... Möglicherweise einfach auch, weil mein EPC Stand 2006 ist?

Hm, kann eigentlich nicht sein, kam wohl schon mit dem 931:

Article : Verstärker

PartNo : 4488003

Usage : LHD, NLS-USE 93167062

Mit Türlautsprecher.

Ch. --V2039994





Der da behauptet etwas anderes ;-)

http://www.ebay.de/itm/361426992664?_trksid=p2060353.m1438.l2649&ssPageName=STRK:MEBIDX:IT

Was behauptet der anderes? Ist halt die alte Nummer.

Ja, die LS-Kabel aus der Tür, sofern vorhanden, enden nicht in der Mittelkonsole, sondern wie von dir vermutet in dem Steckverbinder an der Fahrer-A-Säule. Letzteres habe ich in meinem o.g. Link dokumentiert.

Ja, wenn alles ab Werk da ist. Aber welche der drei Teile fehlen alles wenn die in der Tür nicht da sind? Alle oder nur die in den Türen?

Der da behauptet etwas anderes ;-)

Du beziehst dich auf das Kabel in der Tür?

Schau nochmal genau den Kabelstrang in der Tür an - der Stecker ist an diesem Strang angebunden - bei meinem war's jedenfalls so.



[mention=2503]Flemming[/mention]: Von wann ist dein EPC? Vielleicht liegt da des Rätsels Lösung...?

Ja, wenn alles ab Werk da ist. Aber welche der drei Teile fehlen alles wenn die in der Tür nicht da sind? Alle oder nur die in den Türen?

DAS ist meine Frage!

Mit meinem Link auf den ebay Verkauf wollte ich tatsächlich sagen, dass der Verkäufer sein Set als "komplett" verkauft, es aber keine LS-Kabel beinhaltet.

Du beziehst dich auf das Kabel in der Tür?

Schau nochmal genau den Kabelstrang in der Tür an - der Stecker ist an diesem Strang angebunden - bei meinem war's jedenfalls so.

Kannst Du dich noch erinnern, ob der Abzweig zu den LS vor oder hinter dem Abzweig zum Kofferraumöffner aus dem Kabelstrang heraus kommt?

Bis zum Austritt der zwei Kabel zum Öffner kommt bei meinem bestimmt nix anderes heraus, dahinter konnte ich nichts sehen, nur tasten..

Aus der Erinnerung: an der unteren Türkante, etwa in der Mitte der Tür. Ob vor oder hinter dem Abzweig weiß ich nicht mehr. Es war aber recht weit in der Tür, nicht sichtbar, aber gut zu ertasten...



Das jemand ein LS-Set mit Kabeln anbietet, habe ich noch nie gesehen...

Schau doch nochmal am Einbauplatz des Verstärkers nach, ob da auch das Lautsprecherkabel noch irgendwo liegt oder wirklich nur die Stromversorgung.



Das Set wird so als komplett angeboten unter der Annahme, dass es in ein Auto verbaut wird, wo die Verkabelung schon liegt, bis auf das DIN Kabel zwischen Head Unit und Verstärker.

Vielleicht kann ich es eher verstehen, wenn wir mal mit der Beschreibung der Ein- und Ausgänge und den dazugehörigen Steckern am Verstärker anfangen?!

- Klar scheint mir jetzt zu sein, dass alle Zuleitungen über den 8-poligen Din Stecker (den ich noch nicht habe) und der das Radio mit dem Verstärker verbindet kommen.

- Dann habe ich da noch den Stecker liegen, den habe ich euch ja Photographiert, da heißt es ja, der sei für die Stromversorgung, wobei ich angemerkt habe, dass er aber einige mehr Kabel enthält als nur Plus und Masse. Wie ist dieser denn nun belegt?

- Dann fehlt mir offenbar die Stecker, der am Verstärker die Leitungen zu den LS wegführt. Wie sieht dieser Stecker aus und wo ist er am VS angeschlossen?

- Dann fehlt mir, oder auch nicht, die Stromversorgung für den VS.



So viele Anschlüsse an den Verstärkern kann ich auf de Bildern aber gar nicht erkennen? Rund ist klar, der kommt als DIN vom Radio, dann nur noch zwei andere Stecker, einen (zweipoligen?) Strom und Masse? und einen mit mehreren Pins, Ist das nicht genau der , der bei mir liegt? Dann müssten das ja die LS Kabel sein?! Bitte schaut Euch das Bild daher nochmals an...



Komplette Verwirrung, momentan!



Hendrk

Mit dem originalen AS3-Verstärker kann ich nicht unmittelbar helfen, aber:

1. Die LS-Kabel aus der Tür kommen nicht in der Mittelkonsole, sondern an dem Mehrfachstecker an der li A-Säule an.

2. der Verstärker hat a) den Ausgang für die LS (2x2 - welcher Stecker? Farben wie von Flemming beschrieben), b) einen DIN-Stecker für Audio-Anschluss ans Radio sowie eine +Steuerleitung zum Einschalten des Verstärkers und c) +12 V von Sicherung 25 (rot) und Masse (schwarz)

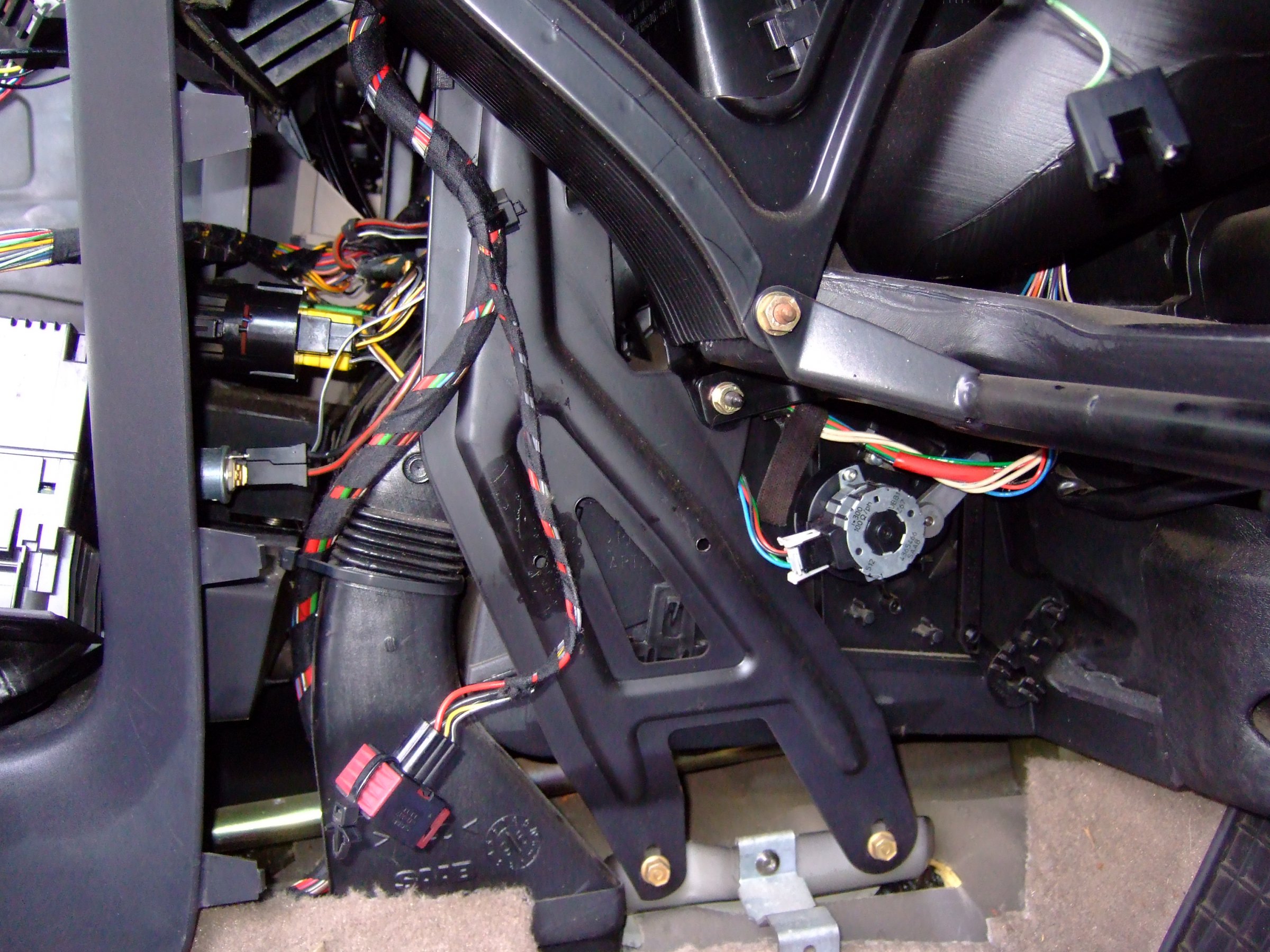

Der von dir abgebildete Stecker mit der roten Verriegelung könnte auch zur Telefonvorbereitung gehören - ich meine, bei meinem lag auch so ein Stecker, der *nicht* zum Verstärker gehörte:

Bearbeitet April 27, 20169 j von patapaya

Telefonvorbereitung?

Oha, jetzt streiche ich für heute mal die Segel ;-)

Ich hatte noch etwas gegoogled aber die Zuordnung zu den Steckern an dem AS3 Verstärker konnte ich nicht finden. Vielelicht bringt der morgige Tag ja mehr Licht ins Dunkel.

Ich habe auf jeden Fall schon mal einige 900er Schlachter angeschrieben und gebeten nachzusehen, ob ihr gutes Stück evtl. den Verstärker verbaut hat, denn dann kaufe ich den incl. aller notwendigen Kabellage..



Gute Nacht

euro
