Elektrik Ausfall Instrumente (Beleuchtung und Anzeigen)

S

schwedenstromer

Registriert
08. Jan. 2010
Beiträge
252
Danke
98
SAAB
9-5
Baujahr
2009
Turbo
LPT
Habe ein sehr spezielles Problem - vielleicht hat jemand trotzdem einen Lösungsvorschlag: Während der Fahrt fällt sporadisch die Instrumentenbeleuchtung aus, außerdem fallen die Anzeigennadeln von Ladedruck, Tankanzeige und Temperaturanzeige herunter und es leuchtet die Lampe "Check Radiator". Passierte im kalten Zustand, aber auch warmgefahren, in Kurven und auf Geraden, ich erkenne keine "Systematik". Der Wagen läuft für ein paar Sekunden mit diesen Symptomen ohne andere Auffälligkeiten (etwa beim Motorlauf o.ä.), danach geht die Beleuchtung wieder an und auch die Anzeigen gehen wieder in den "Normalzustand".
Zündkontaktschalter wurde getauscht, die Werkstatt hat auch die Verkabelung der Instrumenteneinheit geprüft, allerdings sind die Lötstellen hinten bekanntermaßen schwer zu prüfen.
Wagen ist ein 1998 Handschalter mit 2.0-Liter Motor, ursprünglich ein LPT. ABER: der Wagen wurde auf Vollturbo umgerüstet und in dem Zuge wurden auch die Armaturen erweitert, d.h. das Instrument mit Ladedruckanzeige (ganz rechts) wurde nachgerüstet (dort ist ja beim LPT nur die Anzeige für Temperatur und Tank vorhanden). Ich vermute, dass das der Grund ist und überlege, die Instrumenteneinheit nochmal komplett zu tauschen (habe aber keine zum Ausprobieren:redface:). Hat jemand eine Idee oder kennt die Problematik?
Danke für jeden Hinweis!
PS: Es geht nicht um den 9-5 in meiner Signatur ...

Solche Wackelkontakte sind in der Tat immer ein Ärgernis und schwer zu finden.
Ich hab gerade keine Zeit, den Schaltplan zu wälzen und nach gemeinsamen Stellen dieser ausfallenden Elemente zu suchen - das könnte den Kreis für die Suche einengen, aber um das Ausbauen des Instruments wirst du wohl nicht herumkommen. Dann würde ich sorgfältig alle Steckkontakte kontrollieren, insbesondere die seitlichen Mehrfachstecker, die auf die Leiterfolie geschoben werden. Und den Massepunkt des Instruments!

René schrieb:
Das kann ich mir nicht wirklich vorstellen, da die LD-Anzeige rein druckgesteuert ist - ohne jedjede Elektrik oder gar Elektronik.
Zum Vergrößern anklicken....
Möglich, dass ich mich hier täusche, weil die Nadel vielleicht nur "zuckt" - die anderen beschriebenen Symptome treten definitiv auf.

patapaya schrieb:
... aber um das Ausbauen des Instruments wirst du wohl nicht herumkommen. Dann würde ich sorgfältig alle Steckkontakte kontrollieren, insbesondere die seitlichen Mehrfachstecker, die auf die Leiterfolie geschoben werden. Und den Massepunkt des Instruments!
Zum Vergrößern anklicken....
... komplett ausgebaut war die ganze Einheit in der Werkstatt schon, Danke dennoch für den Hinweis!

Zum Umbau seinerzeit oder jetzt im Rahmen der Fehlersuche?

Bei solcher Baustelle dann halt erstmal ohne Deckel auf dem A-Brett fahren.
So kommt man bestens und sehr schnell an das KI ran und kann auf die Suche nach Wackelkontakten gehen.

Wenn der Fehler auftritt, sollte Dir bewußt sein, daß dann auch der Lüfter für das Kühlwasser ausfällt
und besonders bei diesen sommerlichen Temperaturen evtl. nicht lustig.

dick-tracy schrieb:
Wenn der Fehler auftritt, sollte Dir bewußt sein, daß dann auch der Lüfter für das Kühlwasser ausfällt
und besonders bei diesen sommerlichen Temperaturen evtl. nicht lustig.
Zum Vergrößern anklicken....
Ja, ist mir bewusst. Wie oben beschrieben, fallen Anzeigen und Beleuchtung aber nur jeweils für ein paar Sekunden aus.
Mir ist natürlich auch klar, dass aus der Ferne nur Vermutungen möglich sind - aber jeder Hinweis kann helfen ...

schwedenstromer schrieb:
Wie oben beschrieben, fallen Anzeigen und Beleuchtung aber nur jeweils für ein paar Sekunden aus.
Zum Vergrößern anklicken....
Dann ist CheckRadiator klar: Kommt immer, wenn die EDU "eingeschaltet" wird.
Da Instrumentenbeleuchtung und EDU völlig unterschiedliches "Plus" haben, könnte ich mir ein Masseproblem vorstellen. Kann aber aktuell aus dem Kopf heraus nicht sagen, wo der vom KI liegt.

Schaltplan hab ich (immer noch nicht) parat, aber AFAIR sollte der direkt an der Masseverteilung neben dem Sicherungstableau sein.

edit
Ich glaub, ich war gedanklich gerade bei der falschen Fehlersuche, die mich zu den Massepunkten führte - das Hauptinstrument sollte einen eigenen an der linken A-Säule haben.

Zuletzt bearbeitet:
Hatte ich schon öfter, EDU Steckerleiste nachlöten hat bisher Abhilfe geschafft.
Fehlerbild war wie folgt:
EDU wird schwarz, Temp- und Tankanzeige fallen runter. Bekommt das ganze kurz Kontakt, startet der "Selbstcheck", die TankLED geht kurz an und die EDU zeigt kurz CheckRadiator. Danach zeigen die Temp- und Tankanzeige wieder richtigt an bis zum nächsten Ausfall.
Dass der Kühlerlüfter dann auch ausfällt halte ich für ein Märchen, das ist ein komplett eigenständiger Stromkreis.

maasel schrieb:
Hatte ich schon öfter, EDU Steckerleiste nachlöten hat bisher Abhilfe geschafft.
Zum Vergrößern anklicken....
Wie gesagt, paßt eindeutig nicht zum beschriebenen gleichzeitigen Ausfall der Instrumentenbeleuchtung. Denn selbige hat mit der EDU ersteinmal, außer der Masse, nichts gemein.
maasel schrieb:
Dass der Kühlerlüfter dann auch ausfällt halte ich für ein Märchen, das ist ein komplett eigenständiger Stromkreis.
Zum Vergrößern anklicken....

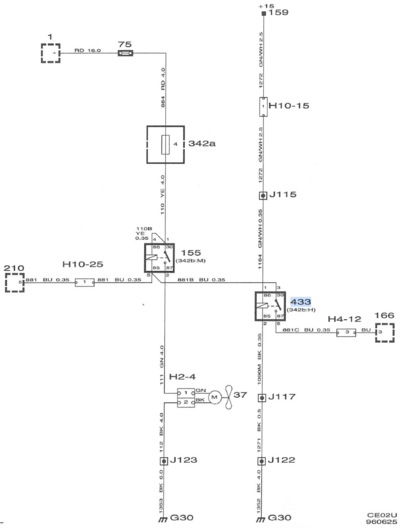

Wobei hierbei die Geschichte mit dem eigenstädigen Stomkreis das eigentliche Märchen ist.
Ab (spätestens) MY 94 oder 95 wird der Kühler-Lüfter ganz eindeutig und ohne jede Frage über die EDU gesteuert.
Ob und ggf. bis wann es zuvor auch beim 9k anders, also z.B. wie beim 900er über einen Thermoschalter im Kühler, lief, kann ich leider gerade nicht sagen.
